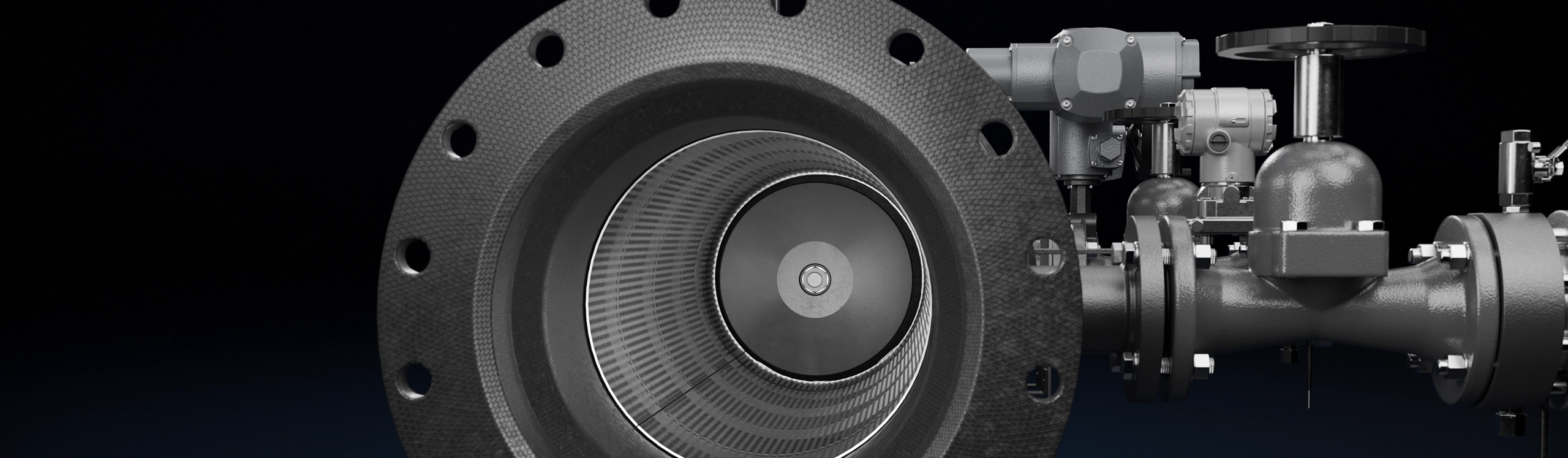

Feinfiltration mit dynamischer Rückspülung

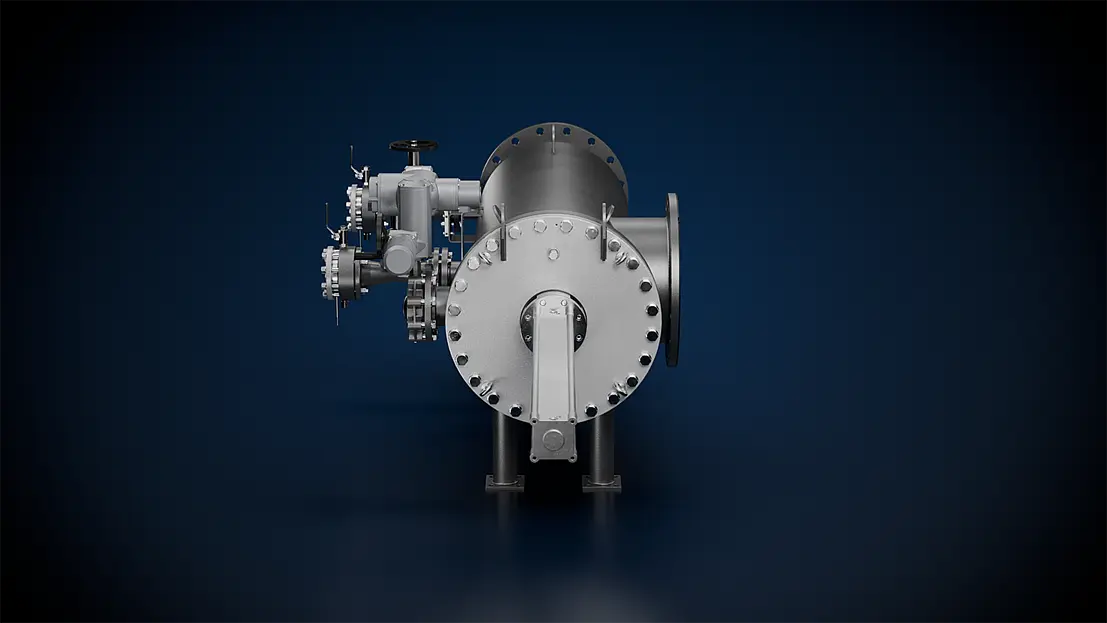

Das Dynamic Filter ist ein automatischer Rückspülfeinfilter für industrielle Wasserkreisläufe bis 4 000 m³/h. Es entfernt Grobverschmutzungen > 100 µm und schützt damit nachgeschaltete Anlagenteile. Besonderheit: der Einsatz aktiver Filterelemente. Die Abreinigung erfolgt automatisch im laufenden Betrieb, ohne Unterbrechung des Durchflusses.
Leistungsvermögen und Filtration
Das Dynamic Filter ist für die Abscheidung von Verschmutzungen im Bereich von 50 µm bis 5 mm geeignet. Ziel ist dabei immer der ausreichende Schutz nachgelagerter Komponenten vor Macrofouling. Die Filtration kann im Vollstrom oder im Bypass erfolgen. Auch bei schwankender Schmutzbelastung bleibt die Leistung stabil, weil sich das Filter selbst reinigt und der Durchfluss erhalten bleibt.
Integration und Betrieb
Das Dynamic Filter wird direkt in die Rohrleitung eingebaut, vertikal oder horizontal. Die Lieferung erfolgt im Plug-and-Work-Standard: vormontiert und verkabelt ab Werk, mit geringem Feinmontageaufwand vor Ort. Es eignet sich sowohl für Neuanlagen als auch für die Nachrüstung und Modernisierung bestehender Systeme.
Technologischer Kern – zwei Wirkprinzipien
Dynamische Rückspülung
Durch das Prinzip der dynamischen Rückspülung werden die benötigten Spülwassermengen deutlich reduziert, sodass dem Wasserkreislauf weniger Wasser entzogen wird.
Aktive Filterelemente
Diese Filterelemente sind proprietäres Know-how unseres Unternehmens. Sie vermeiden ein Verhaken von Schmutzpartikeln auf der Sieboberfläche und tragen daher maßgeblich zu einer äußerst wirksamen und zuverlässigen Rückspülung der Filterflächen bei. Das verhindert Betriebsunterbrechungen durch Verblockung – ein wichtiger Faktor für die Verfügbarkeit der wassertechnischen Anlage.
Systemauslegung
Das Dynamic Filter ist für industrielle Anwendungen mit kleinen Nennweiten und niedrigen Volumenströmen konzipiert, bei denen eine automatische Feinfiltration
> 100 µm gefordert ist. Der Gefahr einer Verblockung kann durch den Einsatz aktiver Filterelemente entgegengewirkt werden. Für mittlere und große Nennweiten oder hohe Volumenströme kommen andere Filtersysteme aus dem Taprogge-Portfolio zum Einsatz.
Technische Daten
| Volumenstrom: | Bis ca. 4 000 m³/h |
| Anschlussnennweiten: | DN 80–DN 600 |
| Filtereinheit: | 50 µm–5 mm |
| Filterelement: | Aktive Filterelemente aus Kunststoff, Spaltsieb und Edelstahl-Lochblech |
| Material Gehäuse: | Stahl gummiert, Edelstahl oder PVC |
| max. Betriebstemperatur: | 80 °C |
| Steuerung: | Speicherprogrammierbare Steuerung (SPS) |
| Betätigung: | Pneumatisch |
| Sonderausführungen: | auf Anfrage |
| Gelieferte Anlagen: | 150 |
Leistungsmerkmale
Niedrige Betriebskosten durch dynamische Rückspülung
Das Prinzip der dynamischen Rückspülung ermöglicht geringen Druckverlust und niedrige Spüldrücke. Das ist ideal, wenn nur geringe Systemdrücke zur Verfügung stehen.
Hervorragende Zugänglichkeit
Alle Innenteile sind ohne Demontage des Filters leicht zugänglich.
Nutzen
Hohe Anlagenverfügbarkeit
Der automatische, unterbrechungsfreie Betrieb mit aktiven Filterelementen sorgt für eine dauerhaft hohe Verfügbarkeit der Betreiberanlage.
Keine Stillstände für manuelle Reinigung
Aufwändige manuelle Reinigungsprozeduren entfallen. Geplante und ungeplante Stillstände werden vermieden.
Geringe Installationskosten
Flexible Einbauweise in der Rohrleitung, vertikal oder horizontal, reduziert den Montageaufwand.
Geringe Wartungskosten
Die verschleißarme Filterkonstruktion minimiert Wartungsaufwand und Ersatzteilbedarf.
Typische Anwendungen
Das Dynamic Filter schützt in industriellen Anwendungen nachgelagerte Wärmetauscher vor Verschmutzungen, zum Beispiel in:
- Nebenkühlkreisläufen
- Teilstromfiltrationen
- industriellen Prozesswässern oder Wassersystemen, die mit Oberflächenwässern betrieben werden, als Vor‑ oder Endstufe
- Spezialanwendungen (z. B. Filtration von Muschellarven)
Im Taprogge-Portfolio schließt es die Lücke im unteren Leistungsbereich, in dem speziell optimierte Filtersysteme nicht wirtschaftlich sein würden.
