Effizienter Wärmeübergang in der industriellen Kälteerzeugung
Auch in industriellen Kälteanlagen führt Microfouling im Kondensator zu sinkendem Wärmeübergang, steigenden Differenzdrücken und unnötigen Effizienzverlusten. Die Folge: die kältetechnische Leistung des Aggregats wird beträchtlich verringert. Um die vorgegebene Kühlleistung dennoch zu erreichen, ist ein signifikant erhöhter Energieverbrauch notwendig. Um diesen Effizienzverlusten entgegenzuwirken, kommen Taprogge-Anlagen T1 und F1 zur kontinuierlichen Online-Reinigung von Wärmetauschern zum Einsatz. Beide Systeme sind kompakte und wirtschaftliche Lösungen, die sich besonders für Anwendungen mit begrenztem Bauraum und klarem Kostenfokus eignen. Voraussetzung für den zuverlässigen Betrieb ist eine sehr gut funktionierende Vorreinigung beziehungsweise Vorfiltration des Kühlwassers.
Funktion im Gesamtsystem
TAPROGGE-ANLAGE
Zu den zentralen Komponenten der Taprogge-Anlage gehören die Siebeinrichtungen. Sie werden jeweils im Austrittsbereich des Wärmetauschers installiert und separieren die Reinigungskugeln aus dem Wasserstrom, die zuvor die Kühlrohre durchlaufen und gereinigt haben. Nach Austritt aus der Siebeinrichtung gelangen die Kugeln zum Kugelrückführaggregat und werden auf der Eintrittsseite des Wärmetauschers über die Kugeleinspeisung wieder dem Kühlwasserstrom zugeführt, wo sie die Kühlrohre erneut durchlaufen. Es entsteht also ein geschlossener Kugelkreislauf zur dauerhaften Reinigung der Kühlrohre.

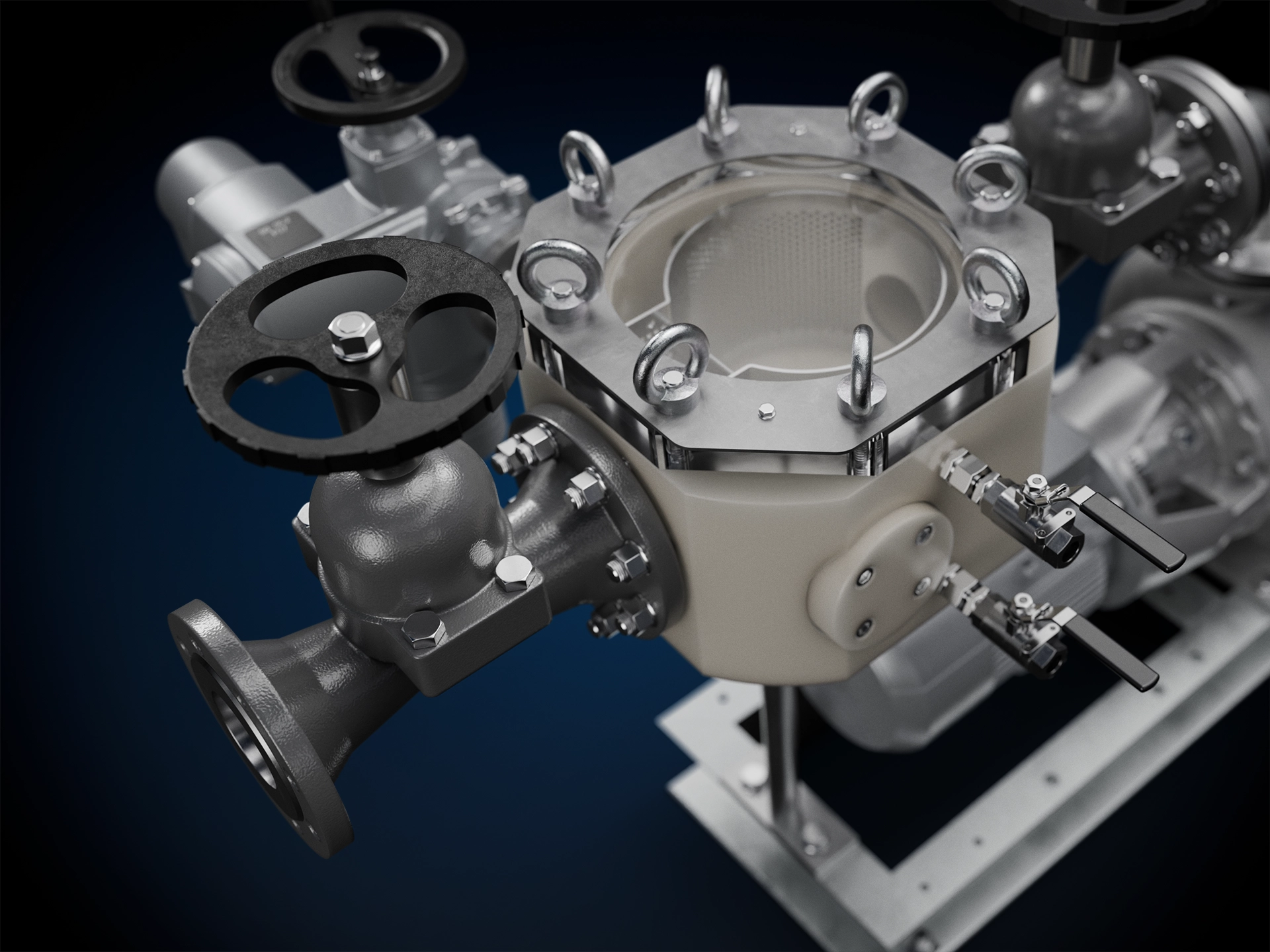

Beispielabbildung Typ C3
Weitere Typen: C13, C40
Blick auf das Kugelrückführaggregat
Das Kugelrückführaggregat beinhaltet typischerweise ein Kugelrückführpumpe für den Transport der Reinigungskugeln zum Eintritt des Wärmetauschers sowie eine Kugelschleuse zur Befüllung und Entnahme von Reinigungskugeln. Eine speicherprogrammierbare Steuerung regelt und informiert darüber hinaus verlässlich über die im Anlagenbetrieb erforderlichen Abläufe. Durch diesen sich ständig wiederholenden Reinigungsvorgang bleiben die Rohrinnenseiten der Kondensatoren sauber. Ablagerungen werden kontinuierlich reduziert und der Wärmeübergang bleibt auf konstant hohem Niveau. Das Ergebnis: weniger Fouling, mehr Effizienz und ein stabilerer Betrieb des Wärmetauschers.
Zwei Siebeinrichtungen für unterschiedliche Anforderungen
Mit T1 und F1 stehen zwei kompakte Lösungen zur Verfügung. Die Taprogge-Anlage mit Siebeinrichtung F1 bietet Vorteile bei der Servicezugänglichkeit, während T1 auf eine besonders wirtschaftliche Ausführung unter klar definierten Einsatzbedingungen ausgelegt ist. Welche Siebeinrichtung zum Einsatz kommt, hängt neben den technischen Anforderungen auch von den räumlichen Gegebenheiten vor Ort ab.

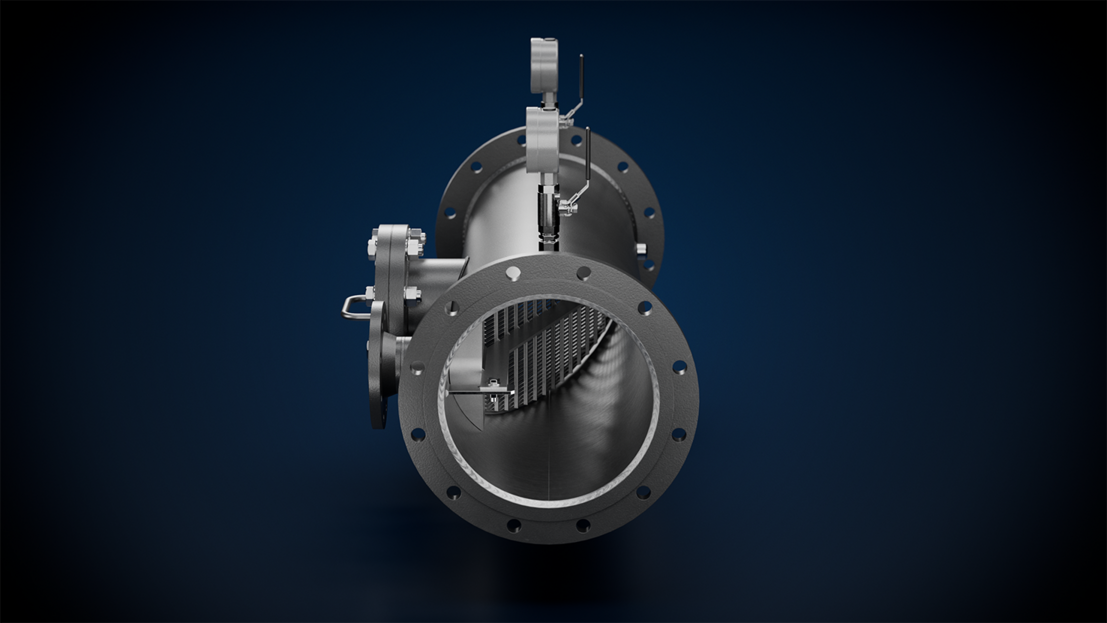

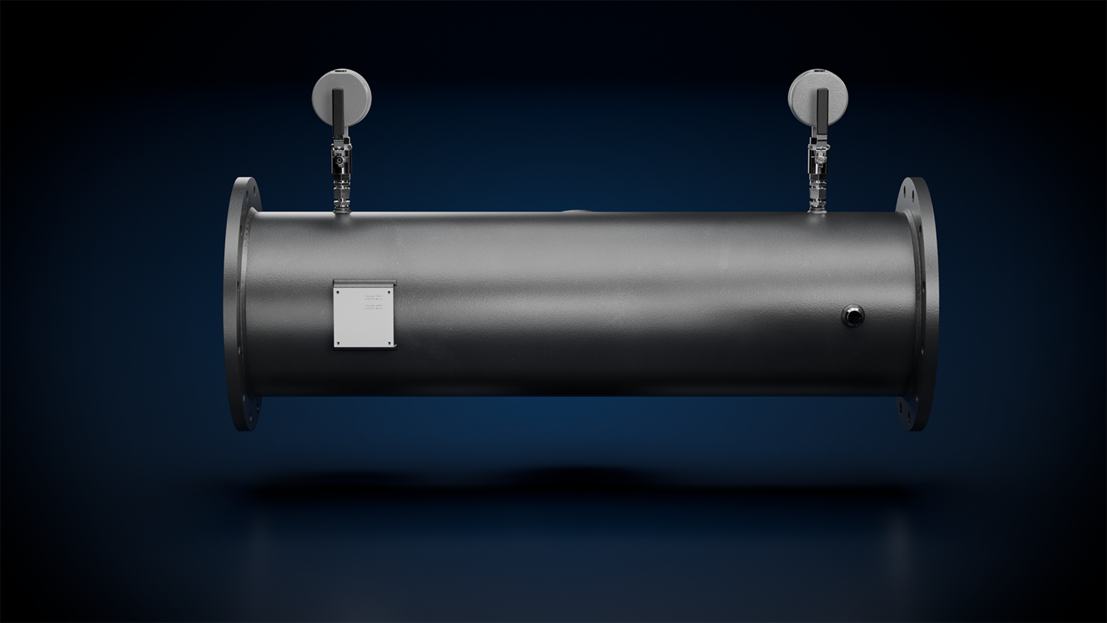

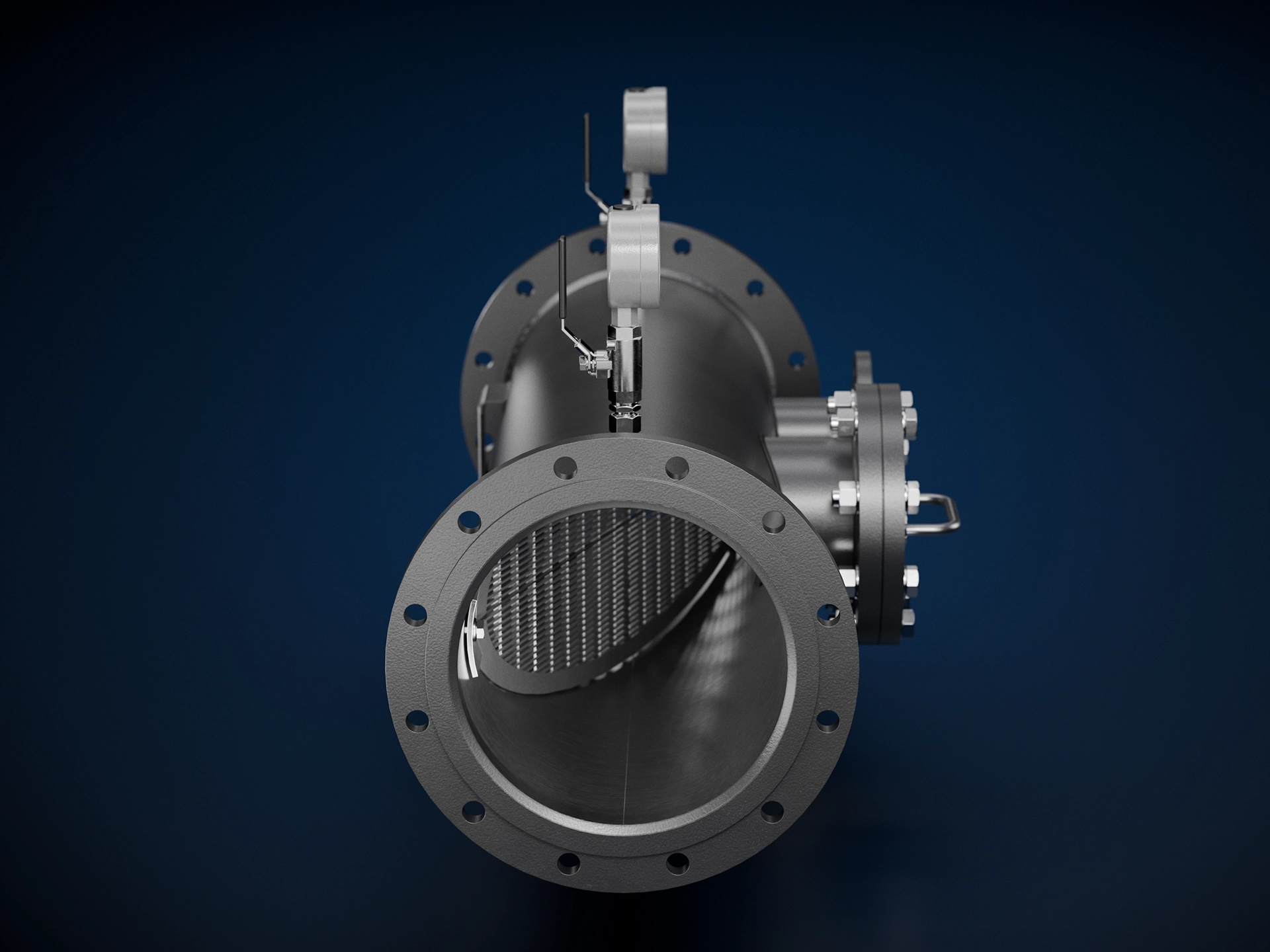

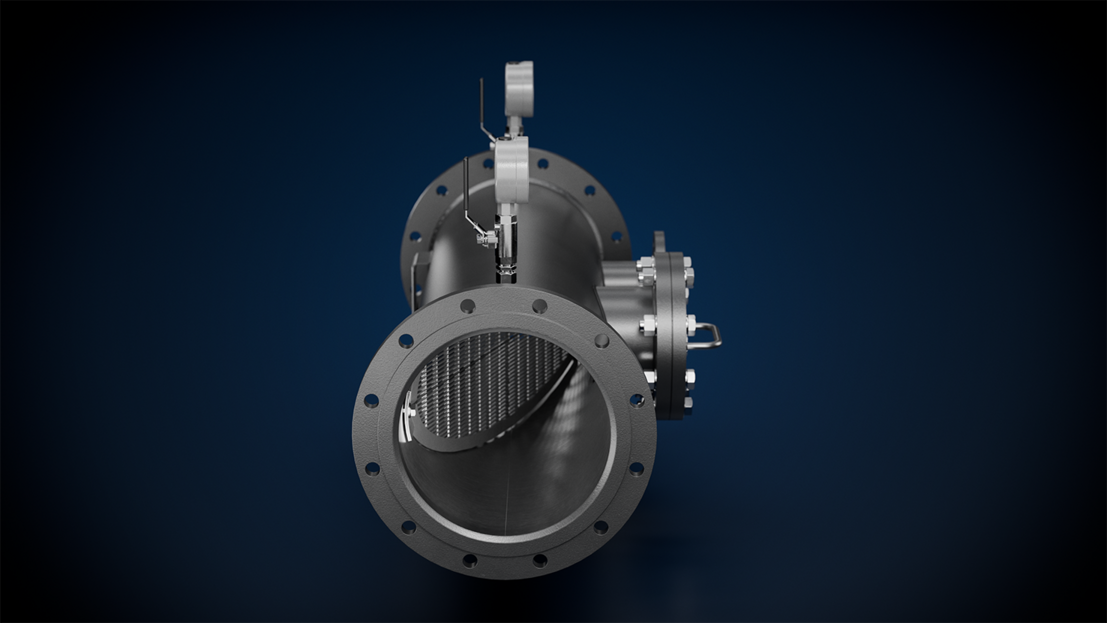

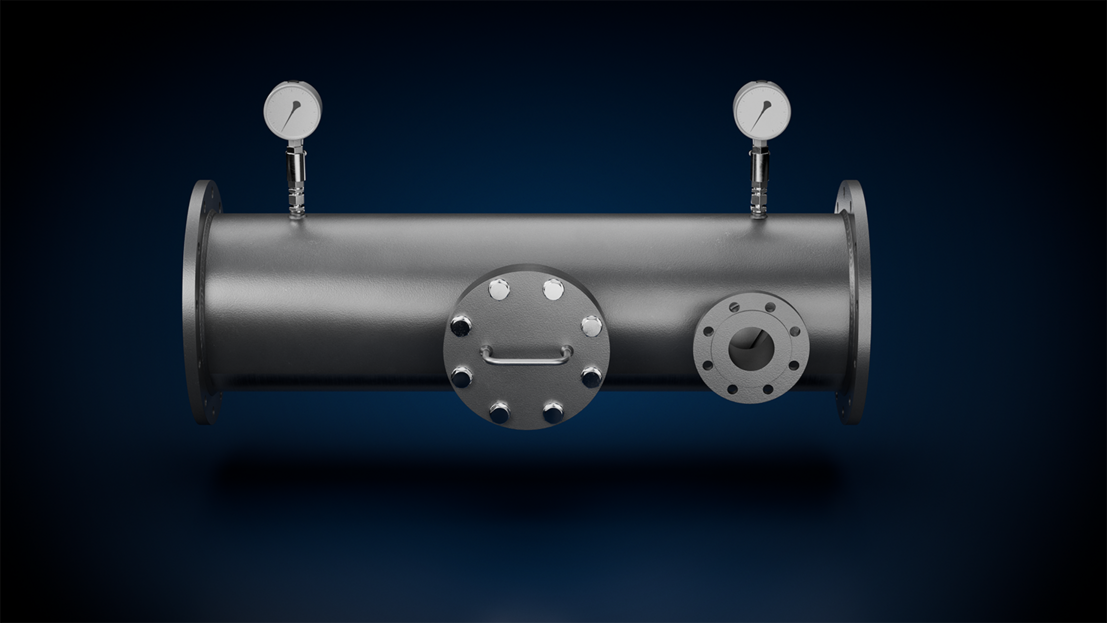

F1 – Kompakt und servicefreundlich

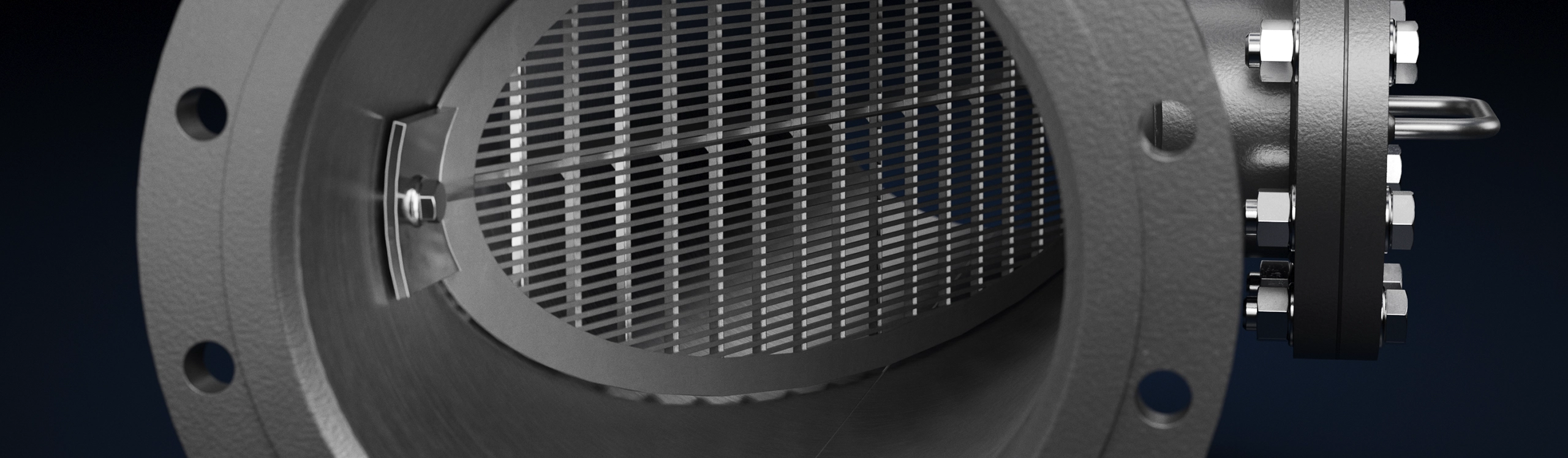

Die Taprogge-Anlage F1 ist für kleine bis mittlere Nennweiten ausgelegt und eignet sich besonders für Kälteanlagen mit definierten Wasserqualitäten. Sie übernimmt die Separation der Reinigungskugeln zuverlässig und lässt sich gut in platzkritische Anlagenkonzepte integrieren. Ein wesentlicher Vorteil der F1 ist ihre servicefreundliche Bauweise: Ein optionales Mannloch kann so angeordnet werden, dass das Sieb im Servicefall leichter zugänglich ist.

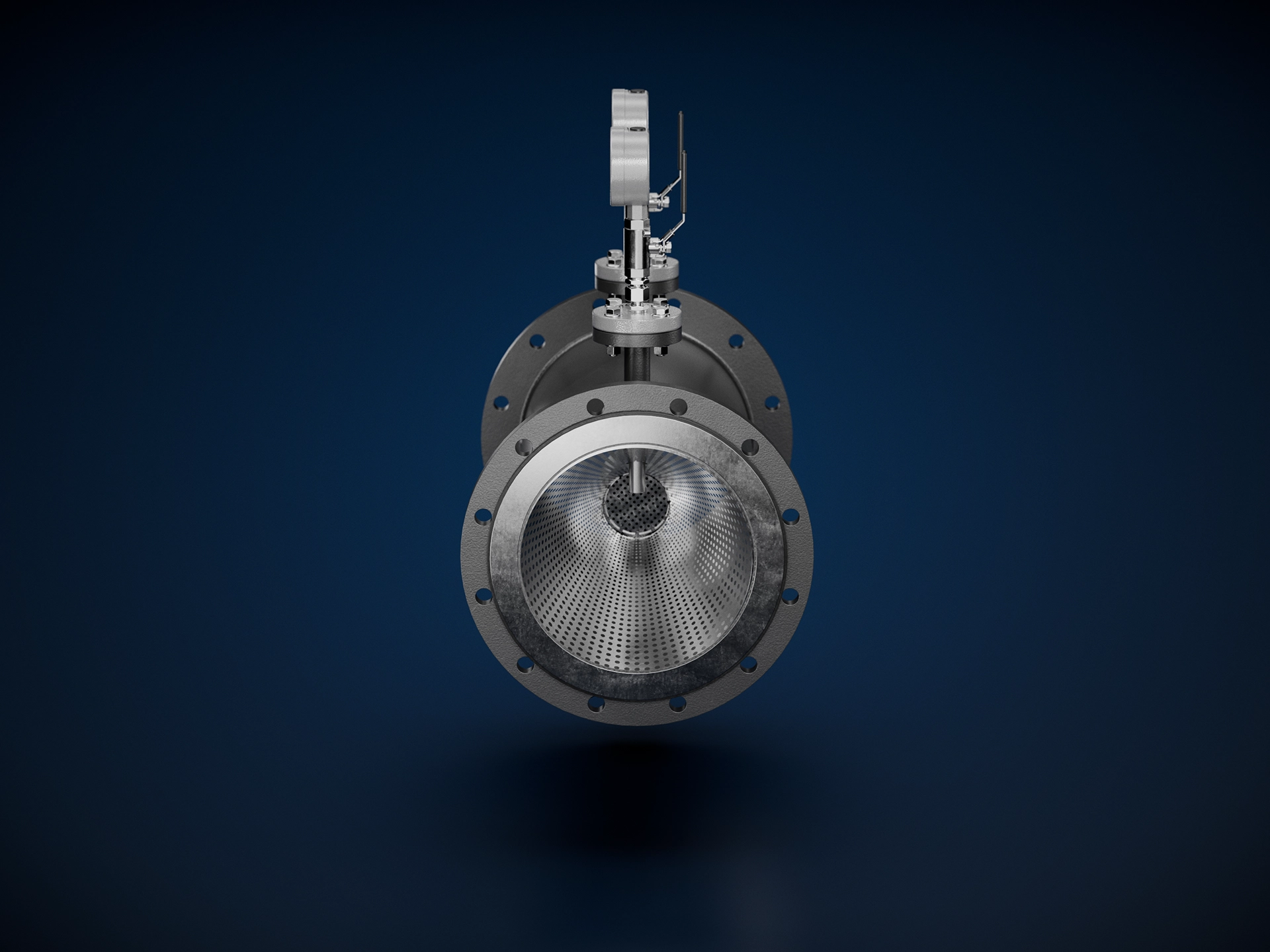

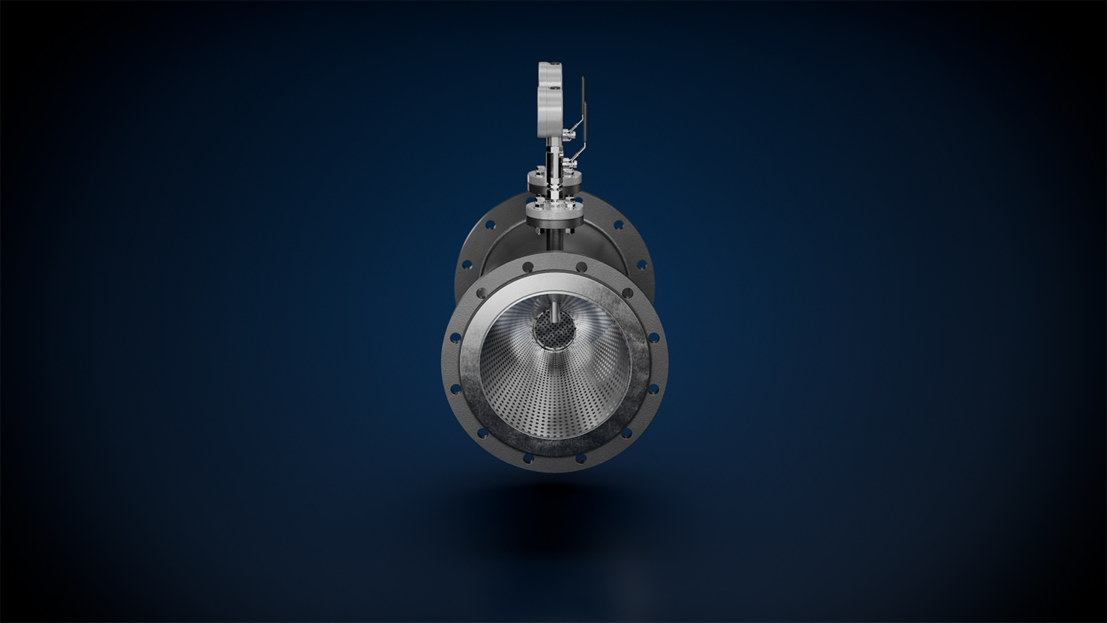

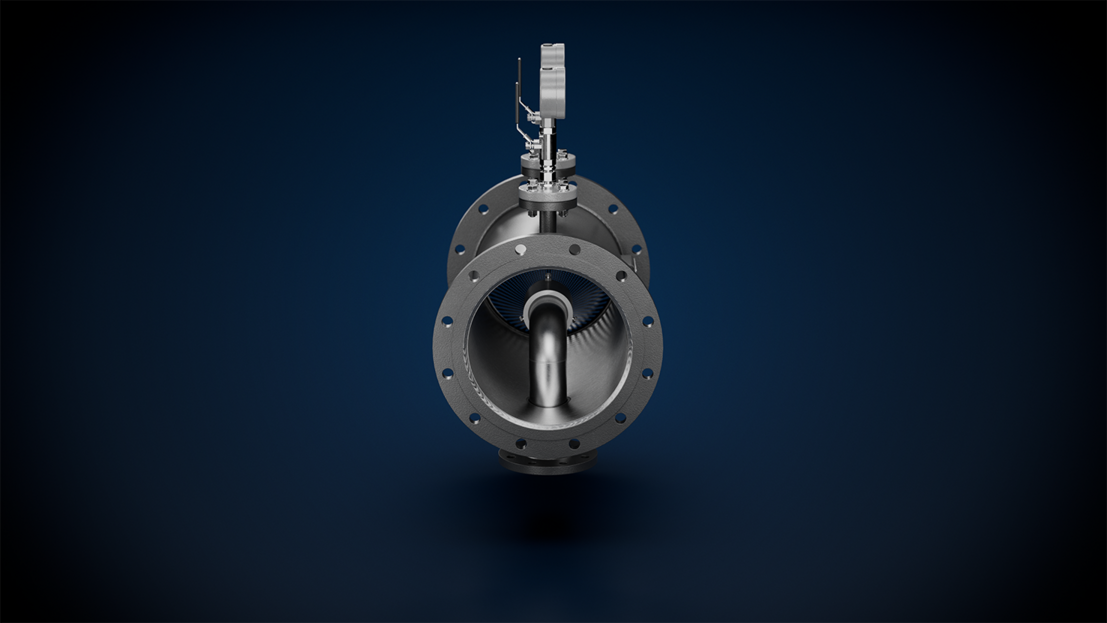

T1 – Wirtschaftlich für klare Randbedingungen
Die Taprogge-Anlage T1 ist die besonders wirtschaftliche Ausführung für Anwendungen, in denen ein kompaktes und kostenoptimiertes System gefragt ist. Sie eignet sich vor allem für industrielle Kälteanlagen mit klar definierten Betriebsbedingungen sowie für Einbausituationen mit begrenztem Platzangebot. Im Vergleich zur F1 liegt der Schwerpunkt der T1 weniger auf Servicezugänglichkeit und stärker auf einer wirtschaftlichen Systemauslegung.
Vorteile im Anlagenbetrieb
- Weltweit führende Kompetenz für die Auswahl der optimalen Reinigungskörper für die betreffende Anwendung
- Konstant hoher Wärmeübergang im laufenden Betrieb
- Stabile Differenzdrücke auf der Rohrseite
- Erhöhte Anlagenverfügbarkeit durch Vermeidung manueller Reinigung
- Verlängerte Lebensdauer der Kühlrohre, da Korrosion rohrinnenseitig reduziert wird
- Hohe Einbauflexibilität und Wirtschaftlichkeit durch kompaktes Design.
Technische Ausführung
- Baugrößen bis DN 500
- Auslegung für Betriebsdrücke bis 16 bar
- Medientemperaturen bis 80 °C
Typische Anwendungen
- Kompakte Anlagen mit klaren Betriebsbedingungen
- Industrielle Kälteanlagen zur Online-Reinigung der Kondensatoren
- Kleinere Wärmepumpen zur Online-Reinigung der Verdampfer
- Projekte mit begrenztem Platzangebot und klaren Kostenvorgaben
