Debris-Filter mit redundanter Ausfallsicherheit
Das PR-BW 400 ist ein Automatik-Rückspülfilter zur zuverlässigen Filtration von Grobpartikeln aus Kühlwässern für Turbinenkondensatoren und Wärmetauscher. Mit seiner vierfach redundanten Antriebstechnik sichert es höchste Verfügbarkeit, auch unter anspruchsvollsten Betriebsbedingungen.
Technologie

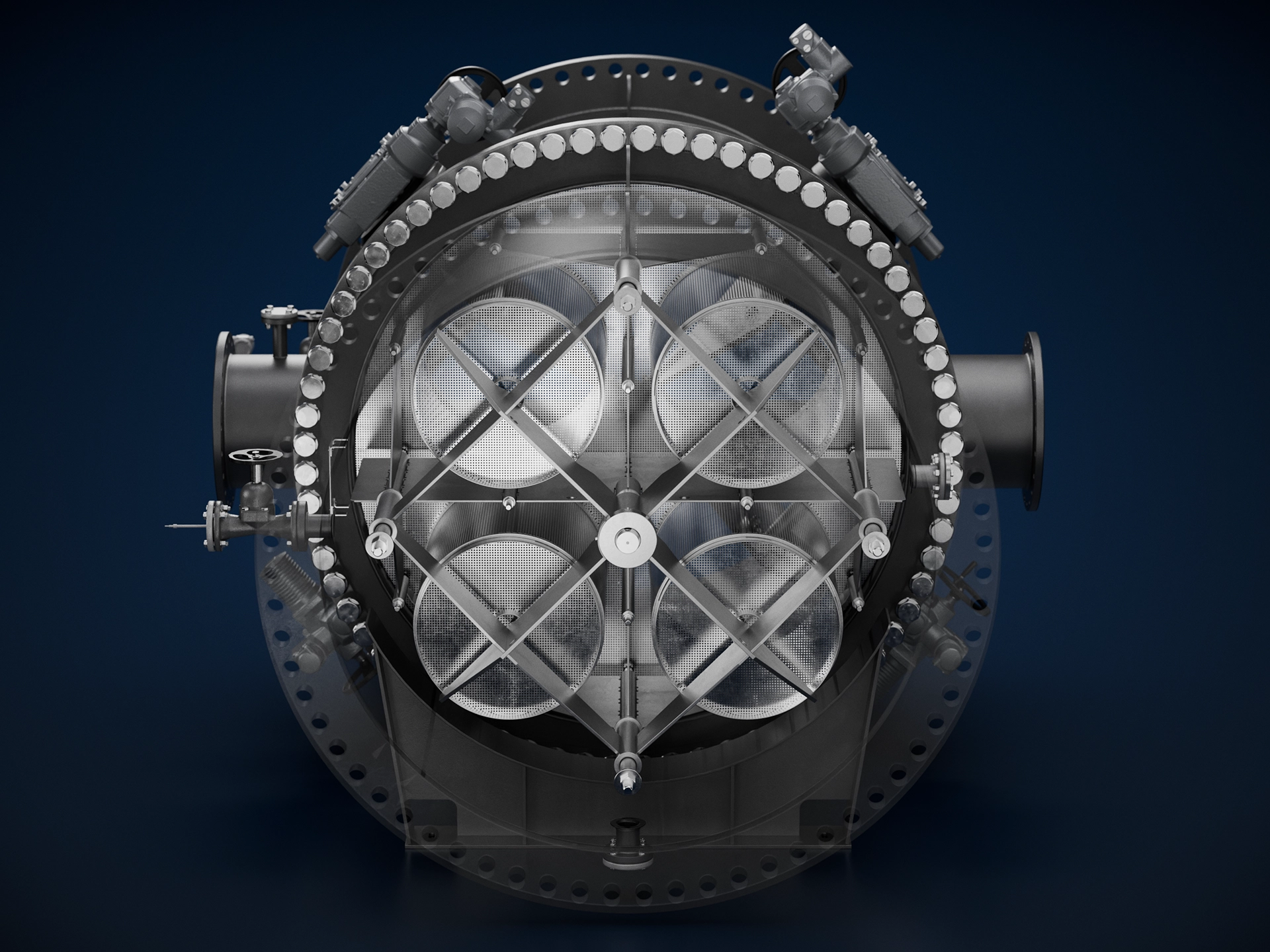

Weltweit erstmalig in dieser Größenklasse setzt das PR-BW 400 auf die „Pressure-Relieved Backwash"-Technologie. Das Filter beherbergt vier großvolumige Filterkammern, die jeweils einzeln gespült werden können. Vier unabhängige Antriebe gewährleisten einen redundant ausgelegten Betrieb: Bei Ausfall eines Antriebs läuft die Kühlwasserversorgung unterbrechungsfrei weiter. Die großzügig bemessenen Filterkammern nehmen auch großformatige Schmutzarten sicher auf – ideal bei schwer abschätzbaren Verschmutzungsgraden.
Vorteile im Betrieb
Das PR-BW 400 sorgt für einen dauerhaft stabilen Kühlkreislauf und schafft damit die Grundlage für einen wirtschaftlichen Anlagenbetrieb:
Hohe Anlagenverfügbarkeit
Das Filter verhindert, dass Grobverschmutzungen in nachgelagerte Turbinenkondensatoren, Wärmetauscher und weitere Verbraucher gelangen.
Beherrschung großvolumiger Schmutzteile
Das Filter hält auch Schmutzteile mit größeren Abmessungen zuverlässig zurück, die bei schwierigen Witterungslagen die Einlaufbauwerke passieren und nachgelagerte Wärmetauscher verblocken können.
Keine ungeplanten Stillstände
Die automatische Rückspülung reduziert den manuellen Reinigungsaufwand und minimiert ungeplante Stillstände.
Stabile Effizienz
Kein Anstieg des Kondensatordrucks, keine Effizienzverluste im Kühlkreislauf.
Flexibilität im Einbau
Taprogge Lösungen
Die Installation ist in jeder Lage möglich - horizontal, vertikal oder unter beliebigem Winkel. Bei beengten Platzverhältnissen können die Filtereinsätze direkt in die Wasserkammern der Kondensatoren hineinragen. Das Filter ist zudem für den Einsatz in Erdbebenregionen ausgelegt. Das PR-BW 400 bewährt sich überall dort, wo dauerhafte Verfügbarkeit und höchste Ausfallsicherheit oberste Priorität haben, insbesondere in Kühlwasserkreisläufen von Kraftwerken und Kernkraftwerken.
Technische Daten
| Volumenstrom: | ca. 1.000–100.000 m³/h |
| Anschlussnennweiten: | DN 500–DN 3.400 |
| Filtereinheit: | 5 mm (Standard) bis 9 mm |
| Filterelemente: | Edelstahl-Lochblech |
| Material Gehäuse: | Stahl gummiert |
| max. Betriebstemperatur: | 80 °C |
| Steuerung: | Speicherprogrammierbare Steuerung (SPS) |
| Sonderausführungen: | für nukleare Anforderungen |
| Optionen: | Bypass-Klappe, FilterOptimizer, Remote Monitoring |
| Gelieferte Anlagen: | 590 |
