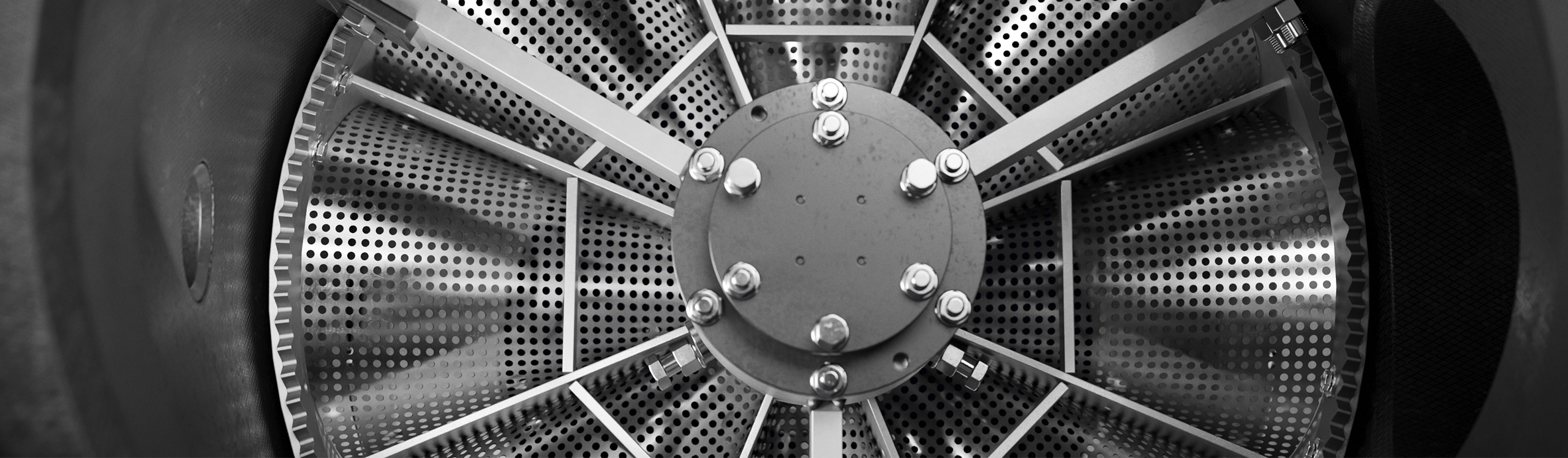

Zuverlässige Kühlwasserfiltration
Wasserkreisläufe, die mit Oberflächenwässern wie Fluss-, See- oder Meerwasser betrieben werden, enthalten auch nach vorgelagerten Einlauf- und Rechenanlagen organische und anorganische Schmutzfrachten. Partikel, Fasern, Muscheln, Algen oder andere Fremdstoffe können Wärmetauscherrohre verstopfen, den Druckverlust erhöhen und nachgeschaltete Reinigungssysteme in ihrer Funktion beeinträchtigen. Das PR-BW 800-RS wurde für großdimensionierte, vorgereinigte Wasserkreisläufe entwickelt, in denen eine zuverlässige automatische Filtration erforderlich ist. Mit rotierendem Filtereinsatz und stationärem Rückspülstutzen, differenzdruckgesteuerter Rückspülung und dem Pressure-Relieved-BackWash-Prinzip schützt das System Kondensatoren/Wärmetauscher und nachgeschaltete Taprogge-Anlagen wirksam vor Macrofouling.
Stabiler Betrieb bei automatischer Filtration
Macrofouling kann die Funktion von Wärmetauschern und Reinigungssystemen erheblich beeinträchtigen. Ablagerungen und Fremdkörper stören den Kühlwasserfluss, erhöhen den Druckverlust und reduzieren die Betriebssicherheit und Verfügbarkeit nachgeschalteter Komponenten. Das PR-BW 800-RS hält Schmutzpartikel am Filtereinsatz zurück und reinigt sich im laufenden Betrieb automatisch. Die Rückspülung startet differenzdruckgesteuert, sobald die Belegung des Filtereinsatzes einen definierten Wert erreicht. So unterstützt das System einen stabilen Kühlwasserfluss und reduziert manuelle Eingriffe im Regelbetrieb.
Technologisches Grundprinzip
Das PR-BW 800-RS arbeitet nach dem Pressure-Relieved-BackWash-Prinzip. Das zu filtrierende Kühlwasser strömt von der Schmutzseite durch den Filtereinsatz. Das gefilterte Wasser verlässt den Filter auf der Reinseite, während Schmutzpartikel am Filtereinsatz zurückgehalten werden. Mit zunehmender Belegung steigt der Differenzdruck, der kontinuierlich überwacht wird. Sobald der definierte Schaltwert erreicht ist, öffnet die Spülwasserarmatur und verbindet das Filter über die Spülwasserleitung mit einer Zone niedrigeren Drucks. Im Bereich des stationären Absaugstutzens entsteht dadurch eine kräftige Rückströmung mit bereits gefiltertem Wasser.

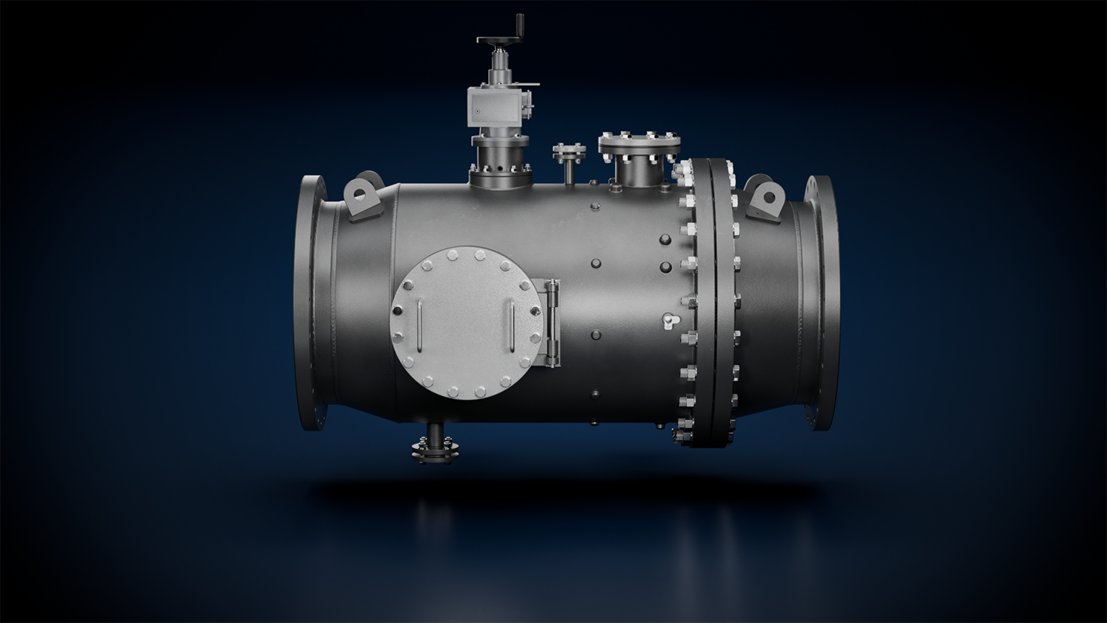

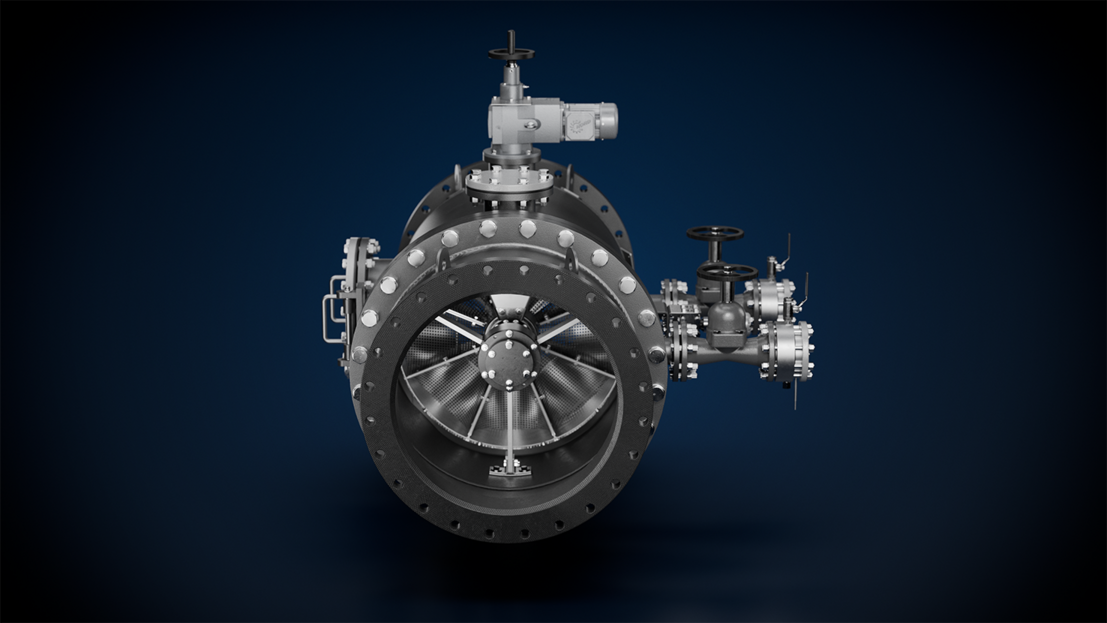

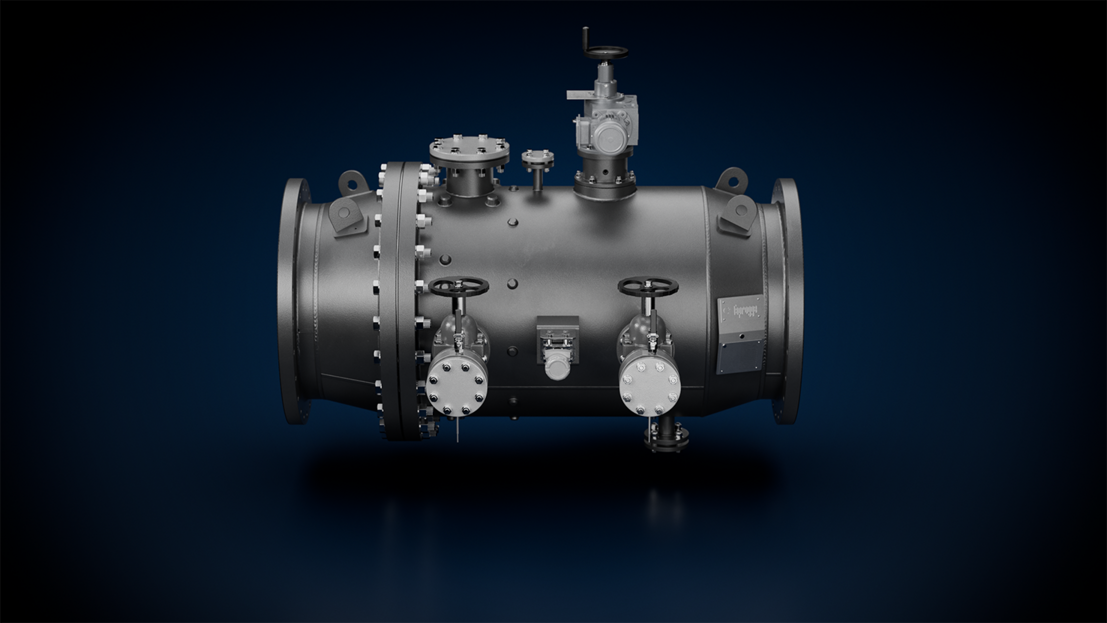

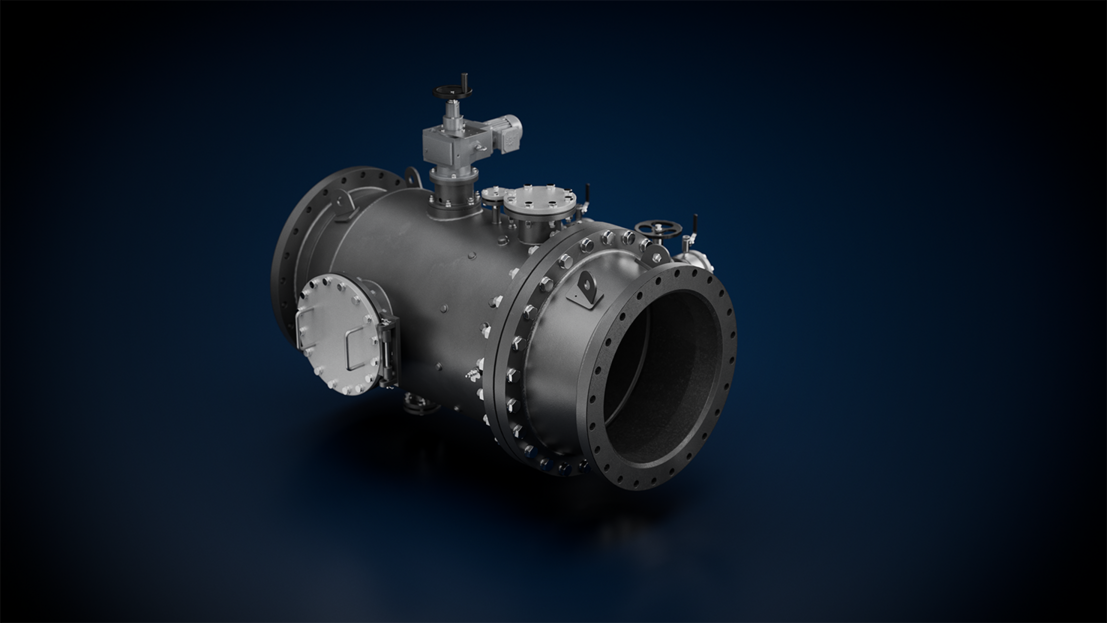

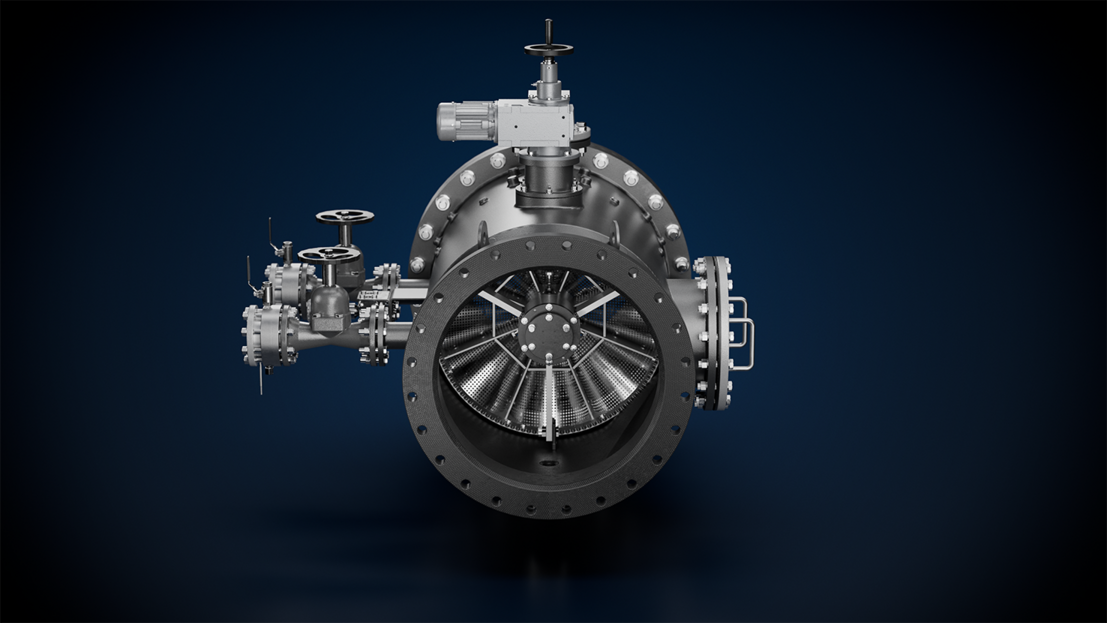

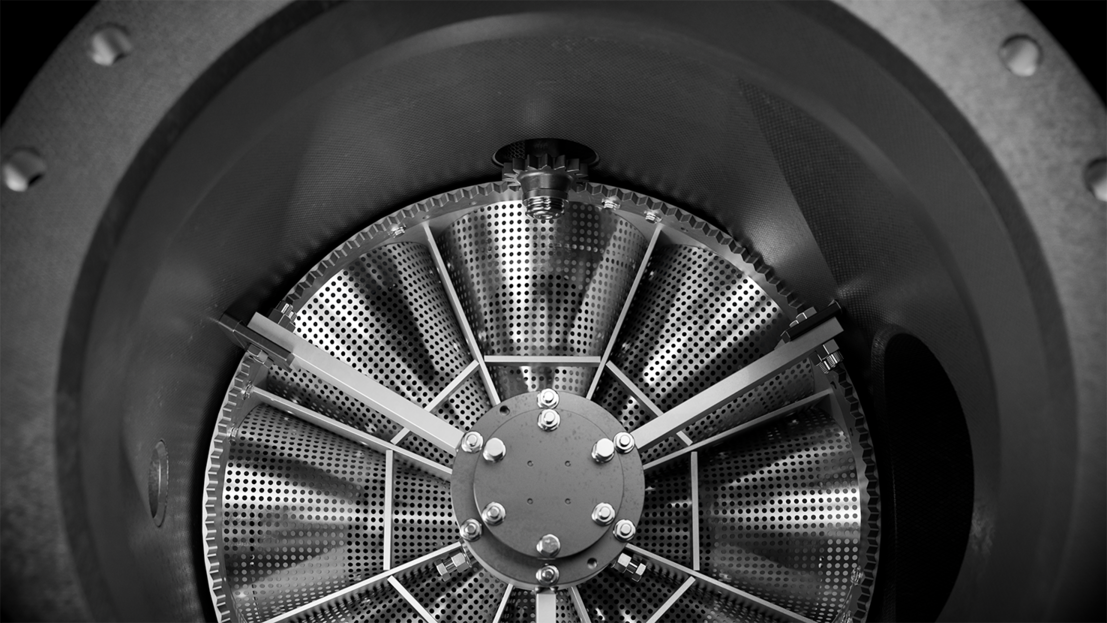

Während des Rückspülvorgangs rotiert die Filterfläche um das Zentrum des Filters. Dabei durchlaufen die einzelnen Filterkammern kontrolliert den unmittelbar darüber angeordneten stationären Absaugstutzen. Genau die jeweils abgedeckte Filterkammer wird vom Differenzdruck des anströmenden Kühlwassers entlastet. Gleichzeitig kehrt sich die Strömungsrichtung um. Der gelöste Schmutz wird ausgespült und in die Kühlwasseraustrittsleitung hinter dem Kondensator beziehungsweise Wärmetauscher abgeführt.
Für den Betrieb in geschlossenen Kühlkreisläufen haben wir gesonderte Konzepte.
Vorteile im Überblick
- Schutz vor Macrofouling in großdimensionierten Wasserkreisläufen
- Automatischer Betrieb mit differenzdruckgesteuerter Rückspülung
- Unterstützung eines stabilen Betriebs von Wärmetauschern und Taprogge-Anlagen
- Reduzierung von Prozessstörungen durch Schmutzeintrag
- Sehr geringer Rückspülwasserbedarf
- Geeignet für Neubauprojekte und Retrofit-Anwendungen
- Bewährtes technisches Grundprinzip aus der PR-BW-Produktfamilie
Integration und Einbauvarianten
Das PR-BW 800-RS lässt sich sowohl in neue Anlagen integrieren als auch in Retrofit-Projekten einsetzen. Die anwendungsspezifische Auslegung berücksichtigt dabei den gesamten Wasserweg – von der Vorreinigung über die Filtration bis zu den nachgeschalteten Komponenten.
Entscheidend sind unter anderem:
- Art und Konzentration der Verschmutzung
- Volumenstrom
- Einbausituation
- Vorhandene Vorreinigung
- Anforderungen an Filterfeinheit und Betriebssicherheit
- Zusammenspiel mit Wärmetauschern und nachgeschalteten Taprogge-Anlagen
Durch diese systemische Betrachtung stellen wir sicher, dass Grobabscheidung, automatische Filtration und Kühlrohrreinigung optimal zusammenarbeiten.
Rückspülung mit minimalem Wasserbedarf
Je nach Druckverlust über die Spülwasserleitung benötigt die Rückspülung lediglich 2–5 % der zu filtrierenden Kühlwassermenge. Da der Rückspülvorgang nur kurzzeitig erfolgt, bleibt die Kühlwasserversorgung des Wärmetauschers praktisch unbeeinträchtigt.
Das System bietet dabei folgende Vorteile:
- Keine zusätzliche Rückspülpumpe erforderlich
- Geringste Spülwasserverluste
- Niedriger Druckverlust
- Automatisierter 24/7-Betrieb
- Hohe Betriebssicherheit bei geeigneter Vorreinigung
- Automatische Drehrichtungsumkehr des Rotors bei Blockade
Technische Eckdaten
| Volumenstrom: | 2.000–100.000 m³/h |
| Anschlussnennweiten: | DN 800–DN 3.400, Anpassung an kleinere Leitungsdurchmesser über geeignete Reduzierungen möglich |
| Filtereinheit: | 2–13 mm, weitere Filterfeinheiten auf Anfrage |
| Filterelemente: | Lochblech oder Grid aus Edelstahl, Cling-Free©, Hybrid |
| Material Gehäuse: | Stahl gummiert |
| Temperatur: | 80 °C |
| Abführbare Schutzmenge: | bis 1,3 l/m³ Kühlwasser |
| Steuerung: | Speicherprogrammierbare Steuerung (SPS) |
| Optionen: | FilterOptimizer, Remote Monitoring |
| Sonderausführungen: | auf Anfrage |
Systemauslegung
Das PR-BW 800-RS ist für Anwendungsfälle mit gewöhnlicher Schmutzbelastung konzipiert und setzt eine wirksame vorgelagerte Vorreinigung voraus. Für Anwendungen mit besonders hohen Anforderungen an die Schmutzabscheidung oder für „Lean Intakes“ – Intake-Konzepte zum Pumpenschutz – ist dagegen das PR-BW 800 erforderlich.
Für geringere Volumenströme oder besondere Einbaubedingungen stehen weitere Filterkonzepte aus dem Taprogge-Portfolio zur Verfügung.
Typische Anwendungen
Das PR-BW 800-RS kommt überall dort zum Einsatz, wo Wasserströme mit relevanter, aber beherrschbarer Schmutzbelastung sicher filtriert werden müssen. Voraussetzung ist eine geeignete Vorreinigung, die sehr großteilige Schmutzfrachten bereits im Einlaufbereich abscheidet.
Typische Einsatzfelder sind:
- Kraftwerke mit offenem Kühlkreislauf (Durchlaufkühlung)
- Kraftwerke mit geschlossenem Kühlkreislauf (Umlaufkühlung / Kühlturmbetrieb)
- Großindustrielle Kühlwassersysteme
- Meerwasserentsalzungsanlagen
- Großwärmepumpen
Das PR-BW 800-RS wird typischerweise vor dem zu schützenden Wärmetauscher und vor einer nachgeschalteten Taprogge-Anlage installiert.
