Selbstreinigender Kühlwasserfilter: Kompakt und flexibel integrierbar
In Kühlkreisläufen müssen grobe Feststoffe, organische Bestandteile und faserige Materialien (Macrofouling) zuverlässig entfernt werden: Partikelbelastungen dieser Art führen bei Wärmetauschern zu Leistungsabfall und ungeplanten Stillständen. Der oft begrenzte Einbauraum, insbesondere bei Retrofit-Projekten, erfordert dabei kompakte und flexibel integrierbare Filtrationslösungen. Die Auslegung des Filters erfolgt individuell für den jeweiligen Anwendungsfall. Hier setzt das PR‑BW 100 an: ein selbstreinigender Kühlwasserfilter mit automatischer Rückspülung für Volumenströme bis 5.000 m³/h. Das System arbeitet kontinuierlich und schützt nachgeschaltete Komponenten ohne manuelle Eingriffe.
Integration und Betrieb

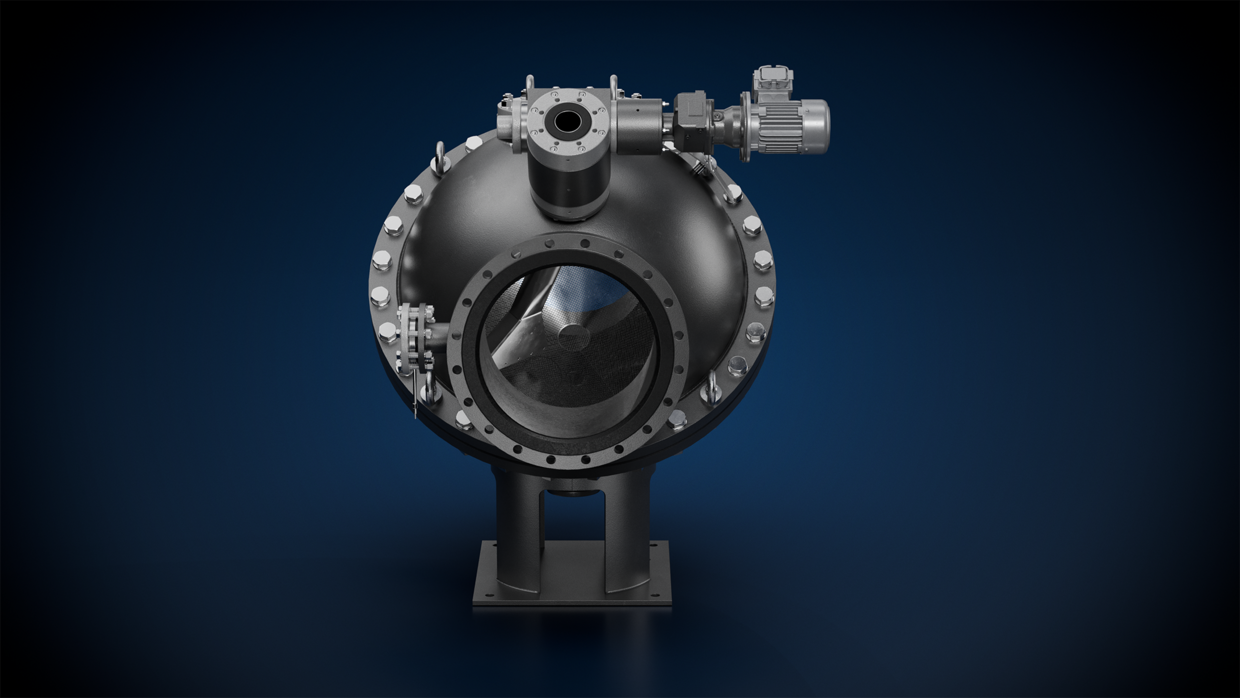

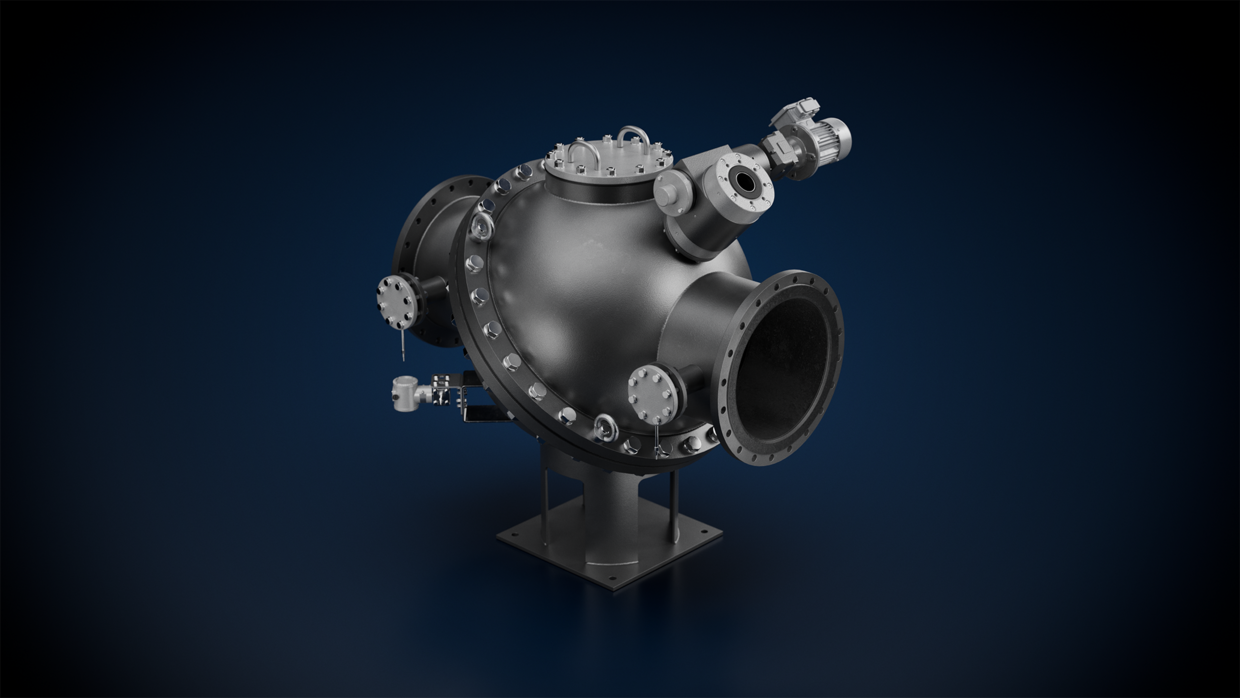

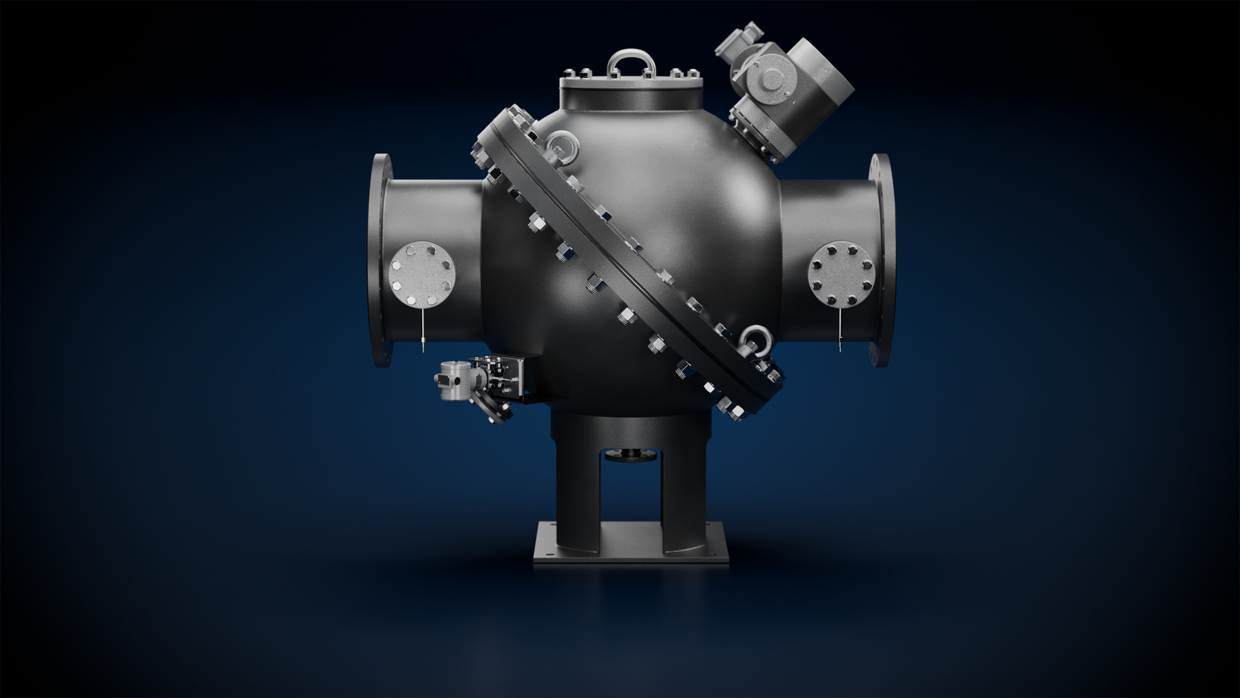

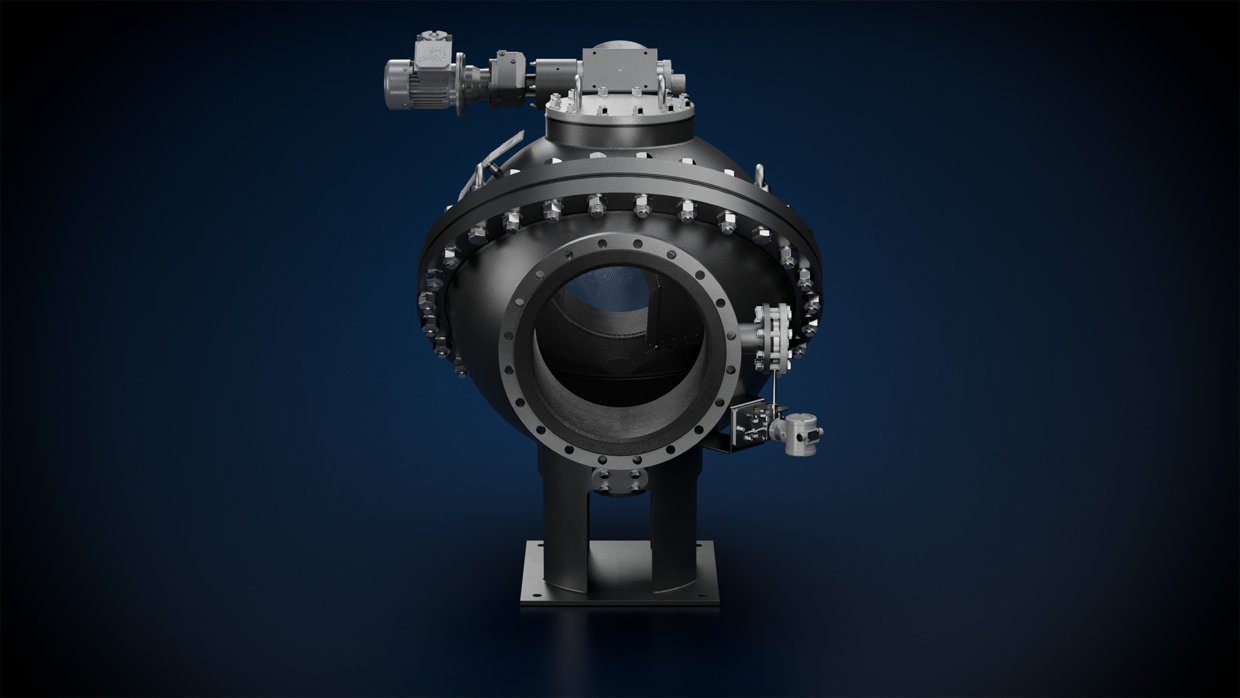

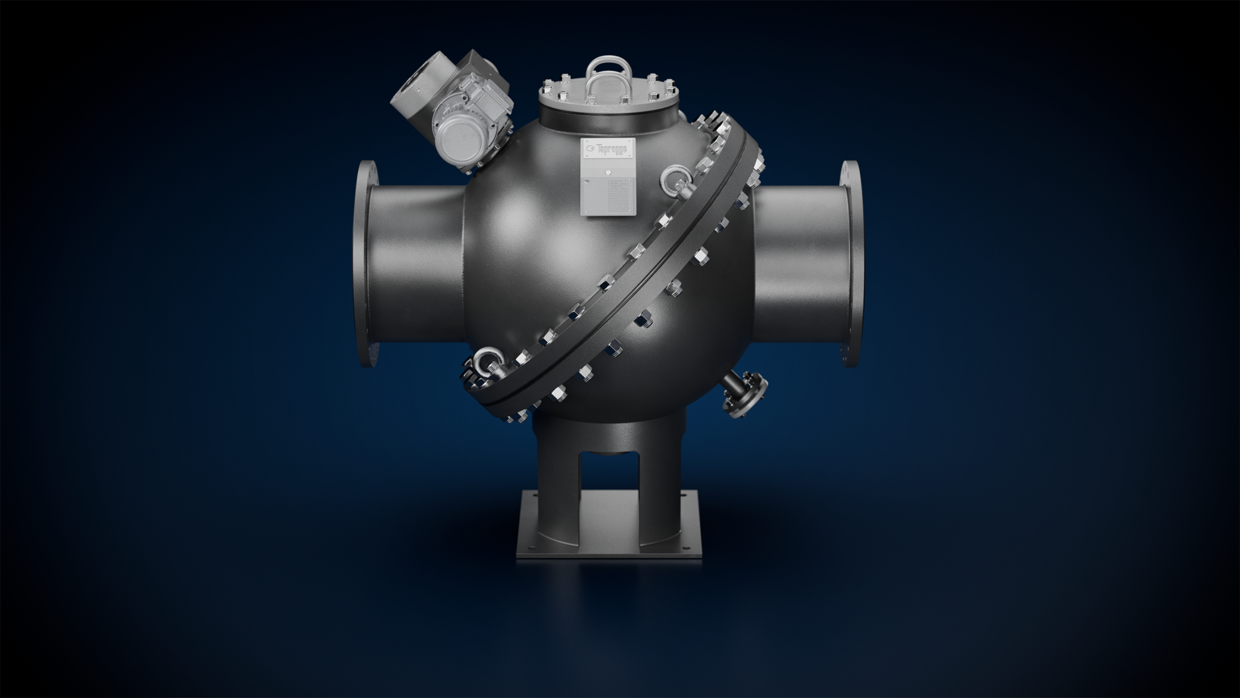

Das kompakte, kugelförmige Design ermöglicht:
- Inline-Einbau
- 90°-Krümmerversion als Rohrbogenersatz
- Einbau in nahezu beliebiger Winkellage

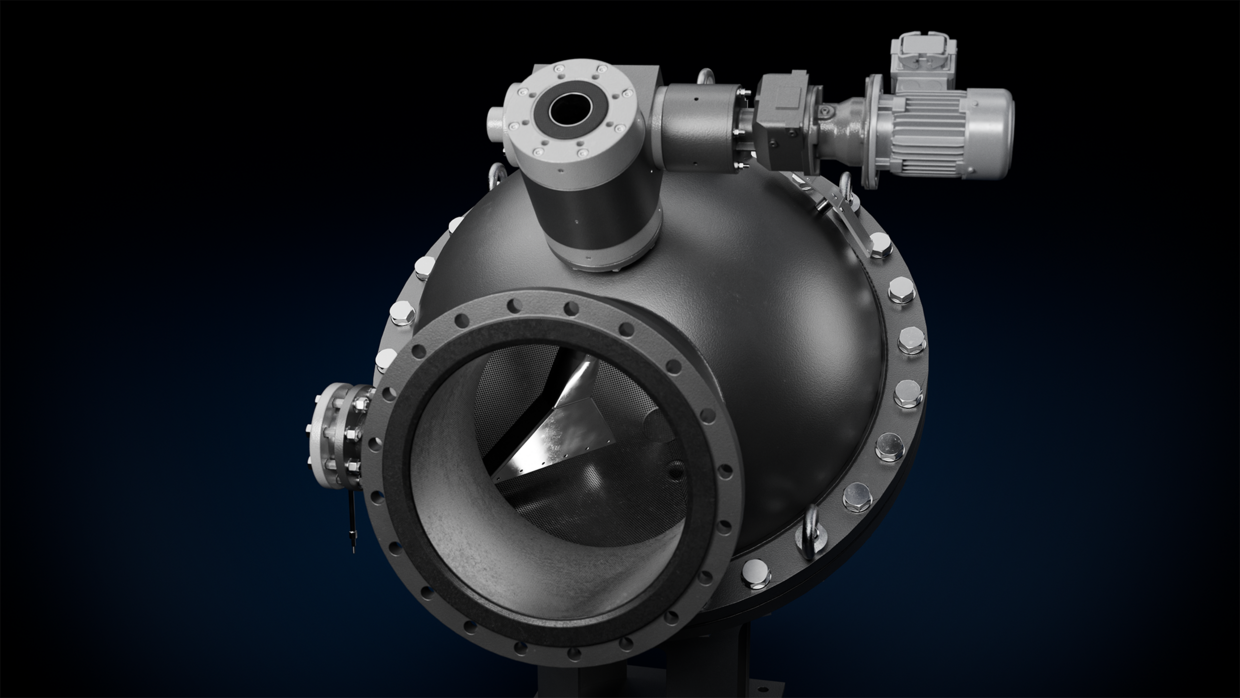

Alle inneren Komponenten sind für Inspektionen zugänglich, ohne den Filter zu demontieren. Das reduziert Wartungszeiten und Betriebskosten.
Das PR-BW 100 eignet sich für Neubau- und Nachrüstprojekte.
Technische Daten
| Volumenstrom: | < 100–5.000 m³/h |
| Anschlussnennweiten: | DN 150–DN 800 |
| Filtereinheit: | 1,5–9 mm |
| Material Gehäuse: | Stahl gummiert oder Edelstahl |
| max. Betriebstemperatur: | 80 °C |
| Steuerung: | Speicherprogrammierbare Steuerung (SPS) |
| Gelieferte Anlagen: | 850 |
Erhältliche Optionen umfassen:
- Bypass-Klappe
- FilterOptimizer
- Remote Monitoring
Sonderausführungen (zum Beispiel für extrem schwierige Arten von Macrofouling, Erfüllung nuklearer Anforderungen, Explosionsschutz) sind möglich.
Funktionsprinzip: Pressure-Relieved BackWash
Ein feststehender Filtereinsatz aus Edelstahl-Lochblech hält Partikel im Bereich von 1,5 bis 9 mm zuverlässig zurück. Die automatische Rückspülung wird differenzdruckgesteuert ausgelöst und erfolgt ohne zusätzliche Pumpe. Während des BackWash-Vorgangs läuft die Filtration weiter. Dabei bleibt der Spülwasseranteil gering, der Druckverlust minimal und das hydraulische Verhalten des Kühlwassersystems stabil. Zur Filterfeinheit: Für viele industrielle Anwendungen, einschließlich des Schutzes von Plattenwärmetauschern, ist eine Filterfeinheit von 2 – 5 mm technisch ausreichend. Die Schmutzabfuhrkapazität beträgt bis zu 1,7 l/m³ und ist von Art und Zusammensetzung der Verschmutzung abhängig.
Systemauslegung
Das PR-BW 100 ist für Filtrationsaufgaben im Bereich von 1,5 bis 9 mm und Nennweiten bis DN 750 ausgelegt. Für Anwendungen mit deutlich geringeren Spaltweiten oder sehr großen Nennweiten stehen alternative Filtrationskonzepte zur Verfügung. Bei sehr niedrigen Durchflussmengen und Standorten ohne direkte Rückführungsmöglichkeit des Spülwassers ist eine gesonderte Entsorgungs- oder Aufbereitungslösung erforderlich. Solche Konzepte sind in vergleichbaren Anwendungen bereits erfolgreich im Einsatz.
Anwendungsschwerpunkt
Das PR-BW 100 hat sich in industriellen Anlagen und Kraftwerken bei der Kühlung mit Fluss-, See- und Meerwasser vielfach bewährt.
Typische Einsatzbereiche darüber hinaus sind:
- Chemische und industrielle Anlagen
- Offshore- und küstennahe Standorte
- Schutz von Rohrbündel- und Plattenwärmetauschern
- Retrofit-Projekte mit beengtem Bauraum
Der Einbau erfolgt dezentral vor einzelnen Komponenten oder zentral in einer Hauptleitung.
