Kontinuierliche Feinfiltration von Oberflächenwässern

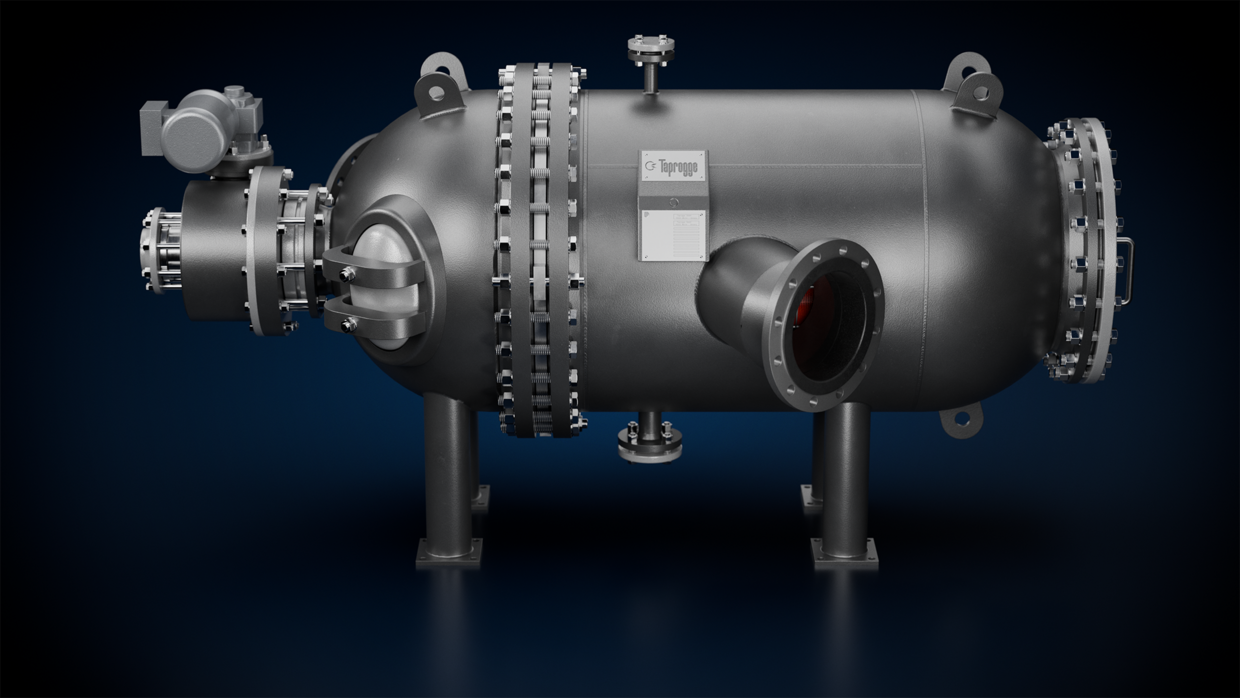

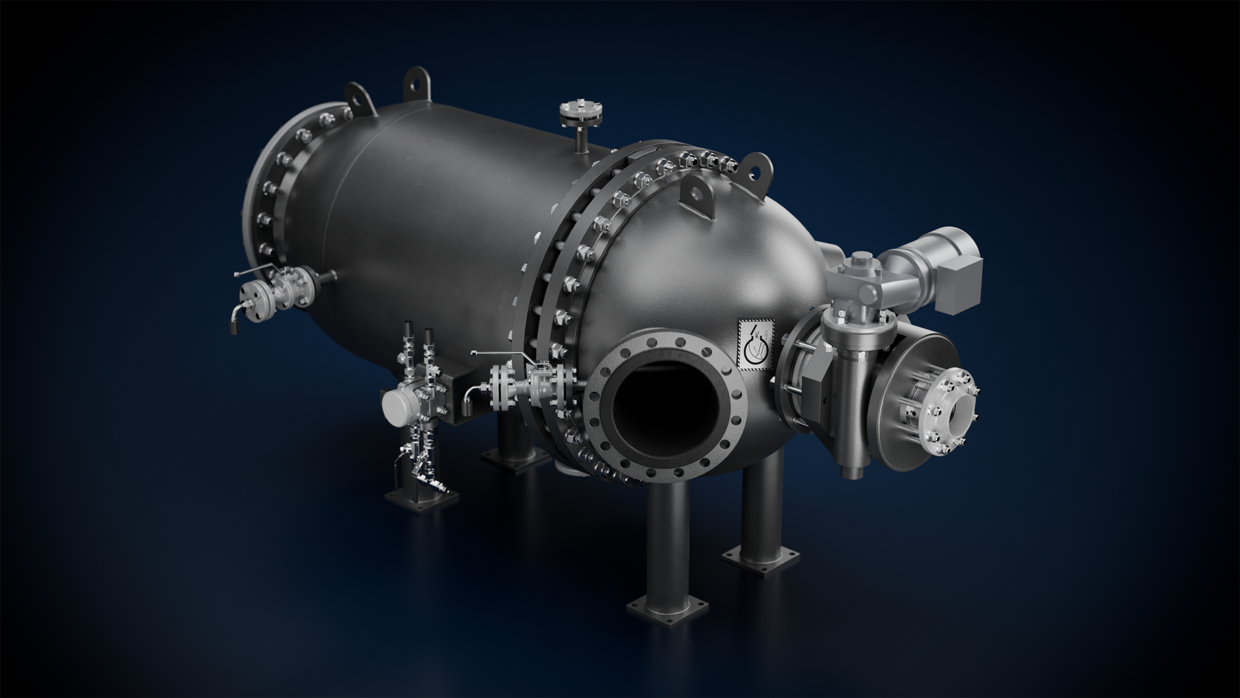

In vielen Anwendungen reicht eine Grobfiltration nicht aus. Plattenwärmetauscher mit Spaltweiten kleiner als 2 mm, chemische Prozesse oder sensible Nebenströme erfordern eine deutlich höhere Filtrationsqualität im Kühlwasser. Mit dem PR-BW 100-FC bieten wir einen selbstreinigenden Feinfilter zur Partikelfiltration von Oberflächenwässern im Bereich von 50 bis 1 000 µm. Mit zulässigen Volumenströmen bis zu 12 000 m³/h gewährleistet das System eine kontinuierliche Feinfiltration und stabile Wasserqualität im 24/7-Betrieb.
Integration und Betrieb
Die aktiven Filterelemente ermöglichen einen automatischen, wartungsarmen Dauerbetrieb mit folgenden Vorteilen:
- Keine manuelle Reinigung
- Kein regelmäßiger Austausch von Filterkörben
- Reduzierter Wartungs- und Personalaufwand
- Hohe Anlagenverfügbarkeit im 24/7-Betrieb
- Geringe Rückspülverluste und stabiler Differenzdruck
- Vollständige Reinigung der gesamten Filtergeometrie bei jeder Rückspülung
Rückspülmenge, Druckverlust und Schmutzaufnahmevermögen werden in der Auslegung auf die jeweilige Anwendung abgestimmt. Dadurch lassen sich Investitions- und Betriebskosten systematisch optimieren.
Aktive Filterelemente als technologischer Kern
Funktionsprinzip

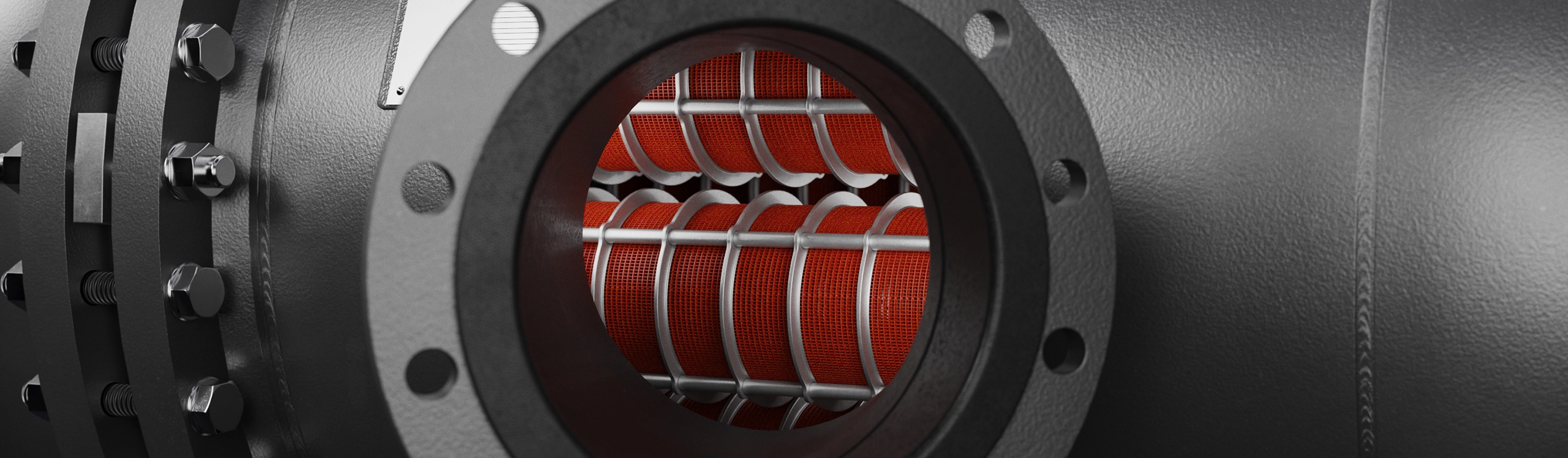

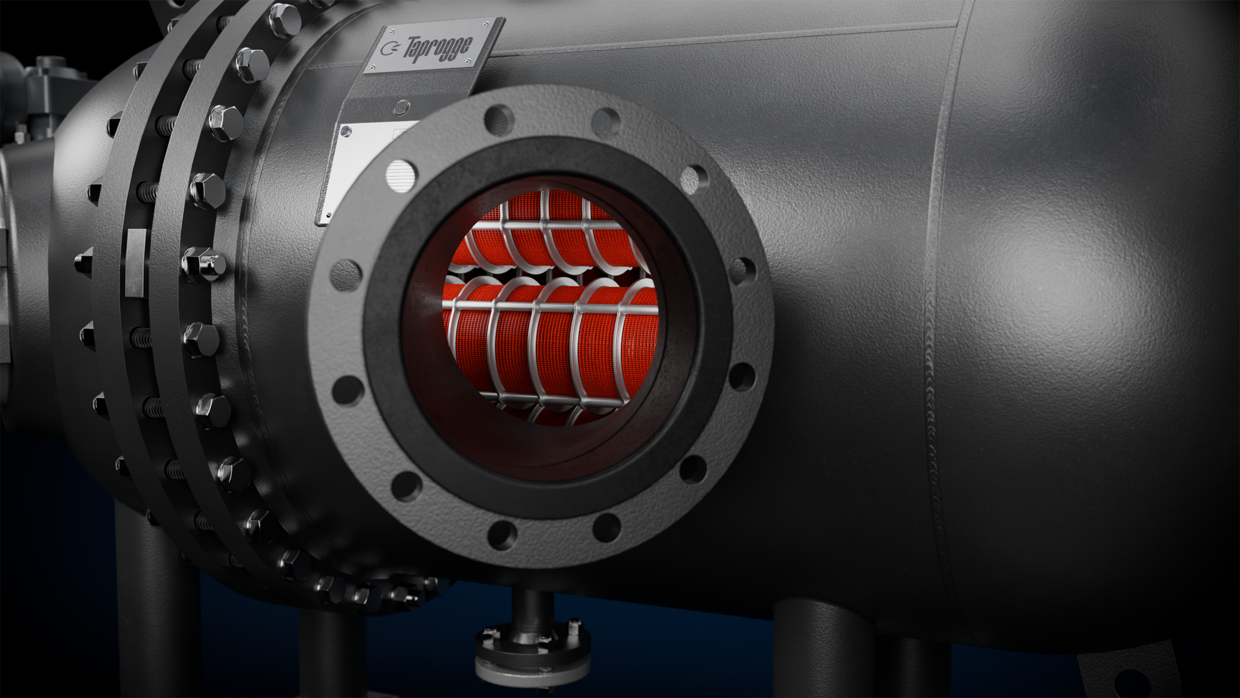

Herzstück des Feinfilters ist unser proprietäres Know-how in der Auswahl und Auslegung spezieller Filterkerzen mit elastisch veränderbarem Filterspalt. Während der Filtration bleibt der Spalt definiert fixiert. Bei der Rückspülung öffnen sich die Filterspalte durch Strömungsumkehr selbstständig. Auch eingeklemmte Partikel werden vollständig freigegeben und zuverlässig entfernt. Im Gegensatz zu konventionellen Rückspülfiltern wird die aktive Filterfläche vollständig regeneriert. Dadurch bleibt die Filtrationsleistung auch bei anspruchsvoller Verschmutzung stabil.
Typisches Szenario
Nach der Grobfiltration wird ein Teilstrom für Anwendungen mit feinerem Filtrationsgrad abgezweigt, z. B. für den Betrieb von Plattenwärmetauschern. Das PR-BW 100-FC stellt in diesem Nebenstrom die erforderliche Feinfiltration zuverlässig sicher.
Das System eignet sich für Neubau- und Retrofit-Projekte gleichermaßen.
Technische Daten
| Volumenstrom: | < 200–12 000 m³/h |
| Anschlussnennweiten: | DN 100–DN 1 200 |
| Filtereinheit: | 50–1 000 µm |
| Filter: | Aktive Filterelemente aus Kunststoff oder Spaltsieb aus Edelstahl |
| Material Gehäuse: | Stahl gummiert oder Edelstahl |
| max. Betriebstemperatur: | 80 °C |
| Steuerung: | Speicherprogrammierbare Steuerung (SPS) |
| Sonderausführungen: | auf Anfrage |
| Gelieferte Anlagen: | 100 |
Kompakt und effizient

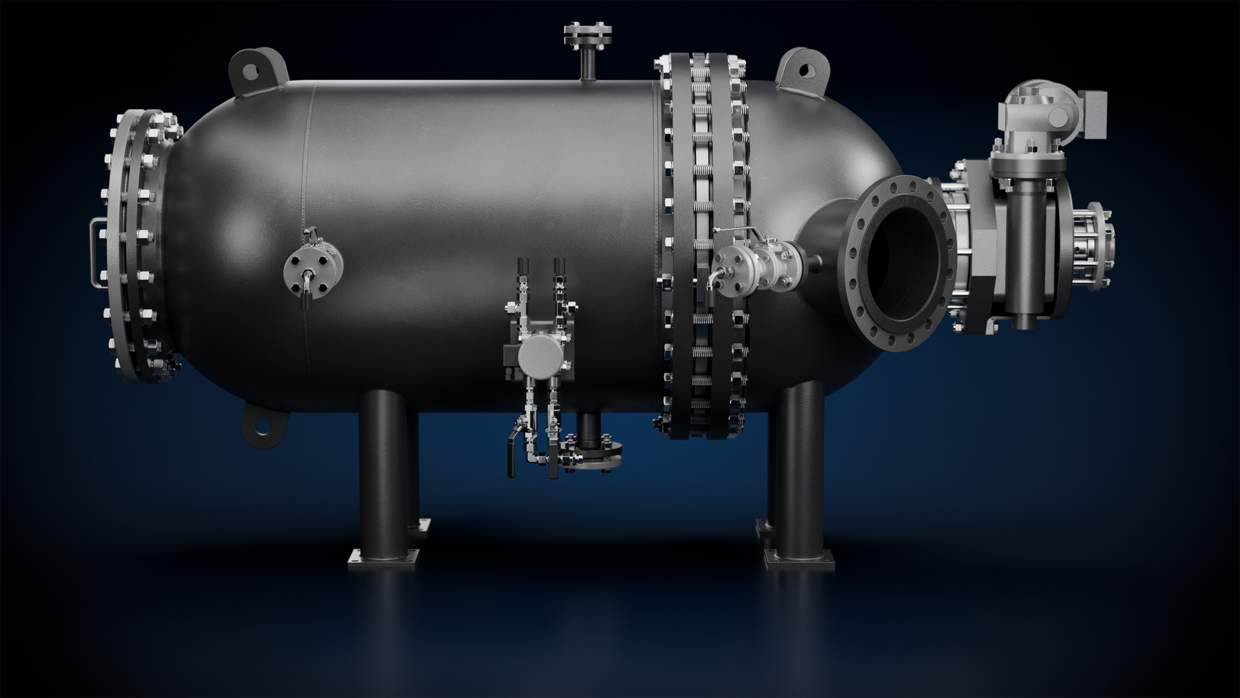

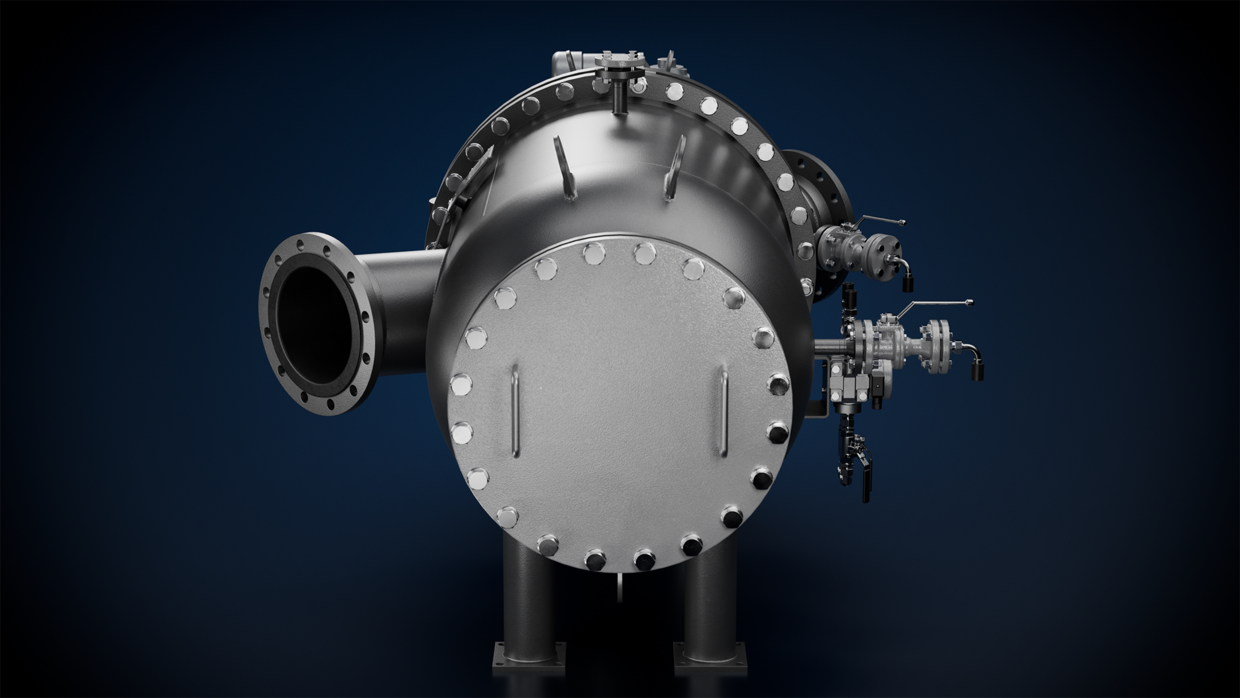

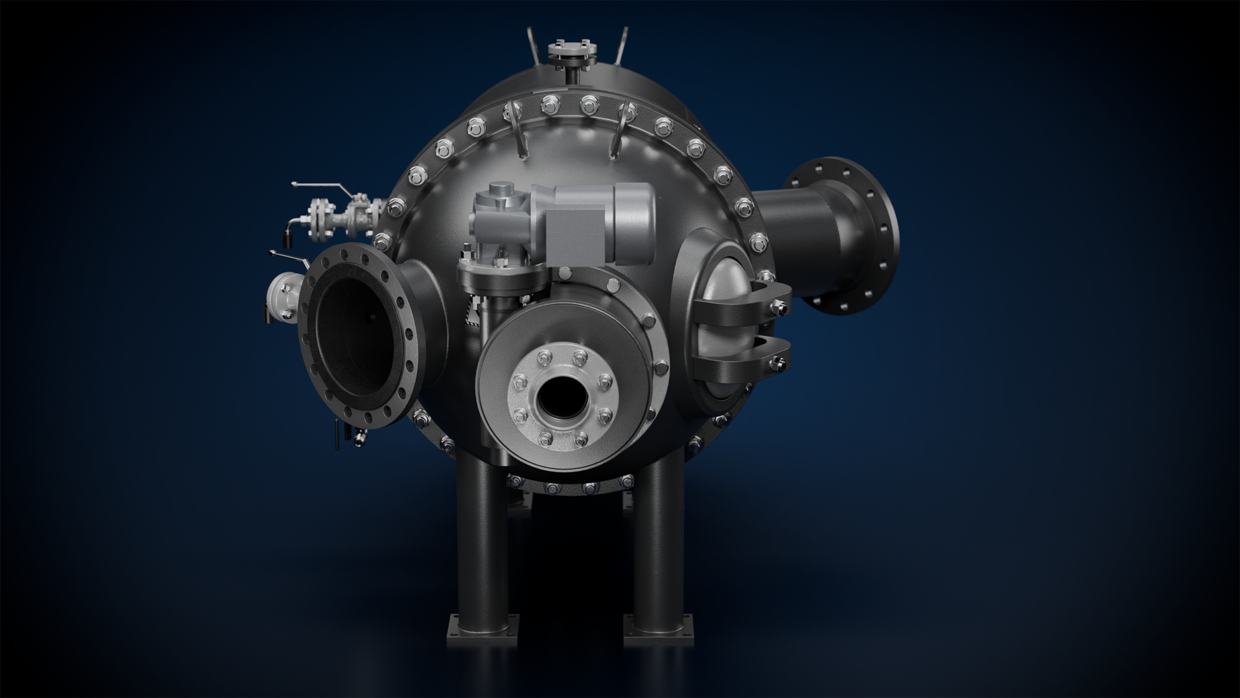

Durch die hohe Abreinigungseffizienz der aktiven Filterelemente sind geringere Rückspülgeschwindigkeiten erforderlich. Das reduziert die hydraulischen Anforderungen an das System und ermöglicht eine kompaktere Bauweise – auch bei höheren Volumenströmen. Drehbare Gehäusehälften erlauben eine flexible Anpassung an den vorhandenen Rohrleitungsverlauf. Das reduziert den Installationsaufwand und erleichtert die Integration des Feinfilters in bestehende Kühlwassersysteme.
Systemauslegung
Das PR-BW 100-FC ist ein selbstreinigender Feinfilter für Filtrationsaufgaben im Bereich von 50 bis 1 000 µm. Für Anwendungen mit größeren Spaltweiten oder ausschließlich grober Partikelabscheidung stehen alternative Filtrationskonzepte zur Verfügung. Bei sehr kleinen Anlagen kann eine wirtschaftliche Abwägung erforderlich sein.
Anwendungsschwerpunkt
Das PR-BW 100-FC wird als Feinfilter in Kühlkreisläufen und im Pretreatment von membrantechnischen Anlagen eingesetzt:
- in Chemieanlagen mit erhöhten Anforderungen an die Wasserqualität
- vor Plattenwärmetauschern mit Spaltweiten bis 1 mm
- in Kühlwasser-Intake-Systemen mit vorgelagerter Grobfiltration
- in Teilstrom-Anwendungen zur Reduktion suspendierter Partikel
